Bosch "Das Teelicht" WBL 1221

RKLsammler · 21.07.2014, 16:54

Bosch WBL 1221 "Das Teelicht"

Name: glühbirne.png
Hits: 3309
Größe: 2,1 KB

Name: magnet_klein.png
Hits: 3551
Größe: 3,0 KB

Spannung: 12 V
Stromaufnahme: 1,7 A
Maße (ØxH): 11,5 x 17 cm
Bauform: C

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_7539.jpg
Hits: 2952
Größe: 98,7 KB
ID: 19615

Diese Leuchte ist, auch wenn man es auf den ersten Blick vermutet, gar keine Drehleuchte. Der Name klärt auf: WBL steht für Warnblinkleuchte.
Sie darf von Privatpersonen bei stehendem Fahrzeug verwendet werden, um nachfolgenden Verkehr zu warnen (vgl. Hänsch Effekta-Serie).
Obwohl sie von Bosch vertrieben wurde, hat sie nie eine Bosch-Fabrik von innen gesehen. Sie ist eine Abwandlung der Sirena Lampcar, und wurde auch von selbigen hergestellt.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_7538.jpg
Hits: 2994
Größe: 104,9 KB
ID: 19612

Im Inneren befindet sich eine 21W-Lampe, die nach Umlegen des Schalters zu blinken anfängt. Der Facettenreflektor sorgt für eine Richtwirkung des Warnsignals.
Die Fresnellinse der Haube hat hier allerdings keine Funktion, da das Licht nur durch das glatte Fenster abgestrahlt wird. Jedoch mach es die Leuchte ziemlich griffig.
Die Stromversorgung erfolgt über ein ca. 3m langes, glattes Kabel mit einem Universalstecker.

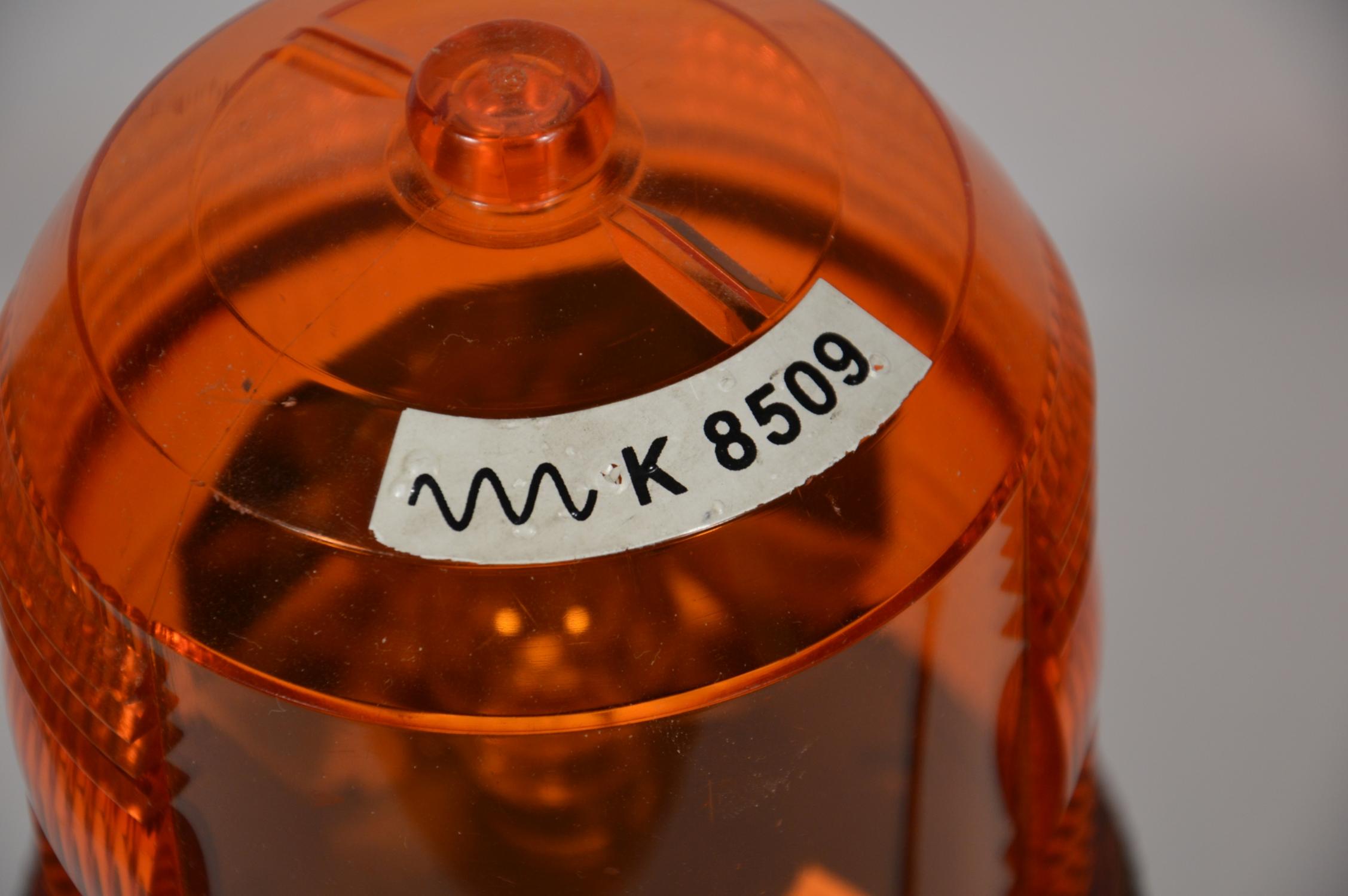

Die Zulassungsnummer wurde auf die Lichthaube aufgeklebt.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_7540.jpg
Hits: 3034
Größe: 178,0 KB
ID: 19613

Im Inneren befindet sich ein Hinweis zur Benutzung der Leuchte:

"Leuchte muß auf magnetisch haftenden Metall parallel zur Fahrbahnebene angebracht werden.
Pfeil muß in Gefahrenrichtung weisen. Nur bei stehenden Fahrzeug verwenden."

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_7541.jpg
Hits: 3020
Größe: 230,6 KB
ID: 19614

Auf der Unterseite befindet sich ein Ringmagnet, der stark genug ist, die Leuchte bei stehendem Fahrzeug sicher auf dem Dach zu halten.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_7543.jpg
Hits: 3002
Größe: 156,9 KB
ID: 19616

Die Warnwirkung ist bei Nacht durchaus brauchbar, bei Tag allerdings nicht viel auffälliger als der normale Blinker.

Casi · 25.07.2014, 23:47

Ich habe mich schon immer gefragt, wofür dieses High-Performance-Teil beim Rest der Haube ne Fresnel-Optik hat...

RKLsammler · 25.07.2014, 23:49

Zitat:

Zitat von Casi

Ich habe mich schon immer gefragt, wofür dieses High-Performance-Teil beim Rest der Haube ne Fresnel-Optik hat...

Die Leuchte ist eine Abwandlung der Sirena Lampcar, bei ihr hatte die Optik noch einen Sinn.

Siehe hier: http://sosi.myds.me/forum/showthread.php?t=6508

rouvi · 25.07.2014, 23:50

Nach hinten mit´s schön aussieht und zur Seite um das Licht der Glühlampe zu fächern.

Casi · 26.07.2014, 00:04

Zitat:

Zitat von RKLsammler

Die Leuchte ist eine Abwandlung der Sirena Lampcar, bei ihr hatte die Optik noch einen Sinn.

Siehe hier: http://sosi.myds.me/forum/showthread.php?t=6508

Ahhh... Die kannte ich bis gerade garnicht, Rätsel gelöst
