Das leuchtende Ü-Ei (Biltema 38-774)

RKLsammler · 12.10.2014, 20:56

Biltema 38-774

Name: led_klein.png
Hits: 5509
Größe: 3,4 KB

Name: magnet_klein.png
Hits: 5517
Größe: 3,0 KB

Spannung: 12-24 V
Stromaufnahme: 0,9 A
Maße (ØxH): 12,8 x 16,5 cm
Bauform: C

Diese Leuchte habe ich aus meinem letzten Schweden-Aufenthalt mitgebracht. Sie stammt aus einer Baumarktkette, welche neben dieser KL über ein erstaunlich großes Sortiment an Balken, Leuchten und Frontblitzern verfügt (kein China-Schrott wie bei uns, sondern alles mit Zulassung).

Sie ist in allen gängigen Befestigungsvarianten erhältlich (Aufbau, Rohr und Magnet).

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_0948.jpg
Hits: 4821
Größe: 169,6 KB
ID: 20077

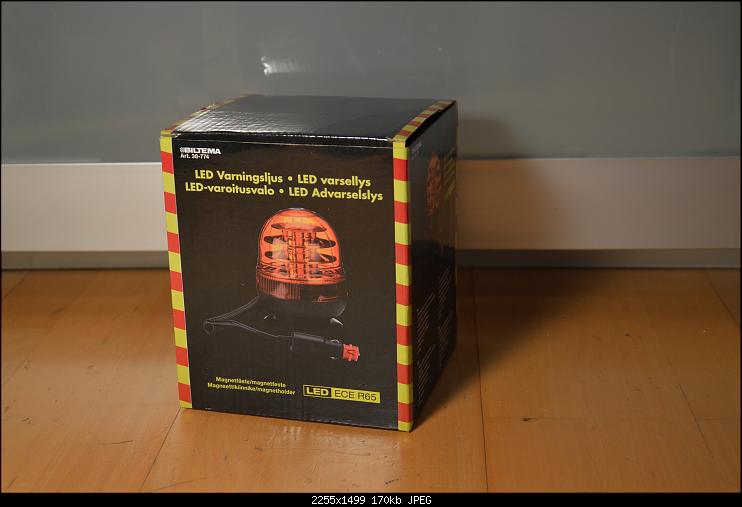

Auf dem recht ansprechenden Karton sind die Eckdaten der Leuchte zu finden.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_0950.jpg
Hits: 4814
Größe: 209,4 KB
ID: 20078

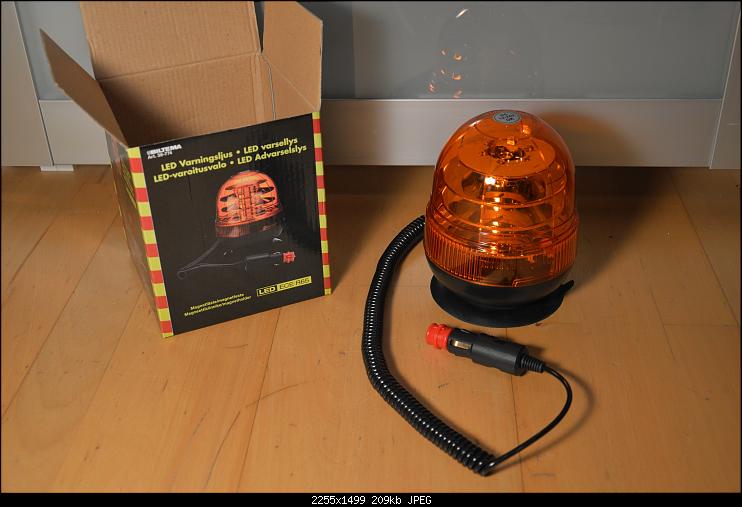

Als erstes fällt auf, dass die Leuchte sehr handlich ist. Die Lichthaube besitzt keine Optik, jedoch findet man sechs Verstärkungsrippen. Durch eine Drehung gegen den Uhrzeigersinn kann sie abgenommen werden.
Auf der Oberseite ist Folgendes zu lesen: E9 001525 LED 12V/24V CE NICAR TA1
Die Stromversorgung erfolgt über ein dünnes Spiralkabel mit einem Nachbau des allseits bekannten Steckers von ProCar.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_0951.jpg
Hits: 4840
Größe: 198,4 KB
ID: 20079

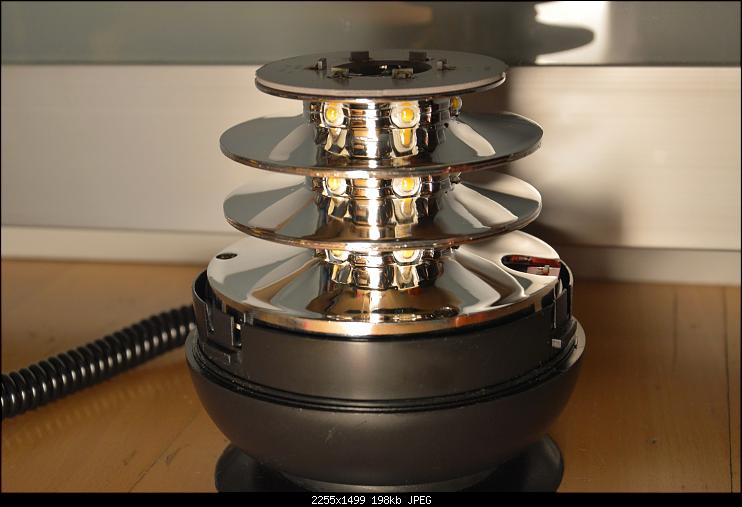

Für das Licht sorgen 18 Stück 3W-LEDs, es wird dann durch vier Spiegelplatten gebündelt. Durch diese Technik ist die Kennleuchte sehr tolerant gegenüber Missweisungen.
Da die Platten aus Metall sind, werden sie auch als Kühlkörper verwendet.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_0955.jpg
Hits: 4785
Größe: 172,9 KB
ID: 20080

Am Dach wird die Leuchte mit einer Magnet-Saugnapf-Kombination gehalten. Überraschenderweise ist der Magnet kein einfacher Ringmagnet, sondern ein Neodym-Magnetsystem.
Die Haftkraft ist gut, jedoch für schnelle Fahrten m.M.n. nicht zu empfehlen. Eine maximal zulässige Geschwindigkeit findet man nicht.

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_0961.jpg
Hits: 4699
Größe: 216,1 KB
ID: 20082

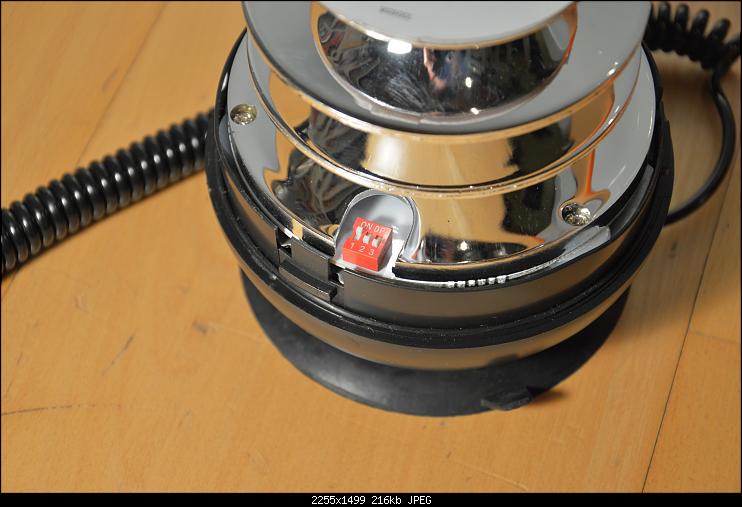

Über DIP-Schalter kann man zwischen drei Blitzmustern wählen (Rundumsimulation, 6-fach-Blitz und Doppelblitz).

Klicke auf die Grafik für eine größere Ansicht

Name: DSC_0970.jpg
Hits: 4721
Größe: 138,5 KB
ID: 20083

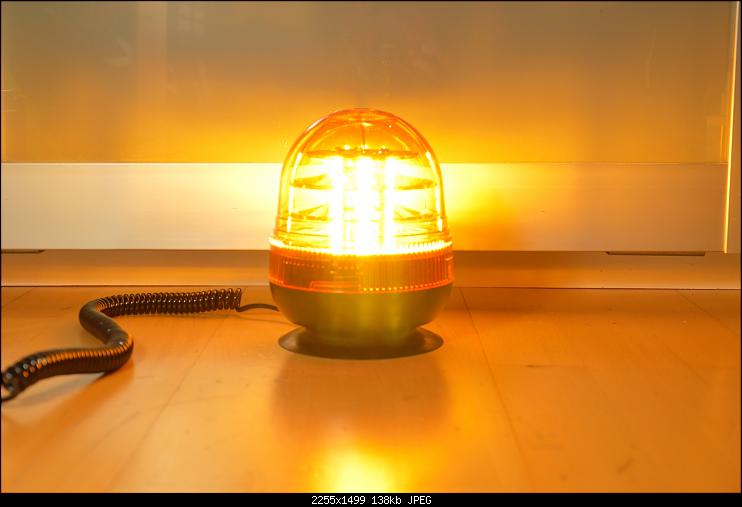

Die Lichtleistung ist als gut zu bezeichnen, natürlich gibt es Helleres, aber jedoch auch weitaus schlechtere Leuchten mit Zulassung.
Man muss auch bedenken, dass es sich hierbei um eine Low-Budget-Leuchte handelt.
Für umgerechnet ca. 50 EUR erhält man eine ziemlich gut verarbeitete Kennleuchte mit ausreichender Warnwirkung für den Gelegenheitsanwender.

kitesurfer1404 · 12.10.2014, 21:09

Lustiges Teil. Hast du gar keine Bilder im Baumarkt für uns gemacht?

Warum hat die nur 3 Blitzmuster, wenn die Schalterstellungen 8 erlauben würden? Für 3 Blitzmuster würden 2 Schalter ausreichen (und sogar 4 Blitzmuster möglich machen).

Jango112 · 12.10.2014, 21:13

Interessant! Die gleiche Leuchte habe ich mit Drehspiegel-Innenleben: als FKS-Leuchte erstanden.

RKLsammler · 12.10.2014, 21:17

Zitat:

Zitat von kitesurfer1404

Lustiges Teil. Hast du gar keine Bilder im Baumarkt für uns gemacht?

Warum hat die nur 3 Blitzmuster, wenn die Schalterstellungen 8 erlauben würden? Für 3 Blitzmuster würden 2 Schalter ausreichen (und sogar 4 Blitzmuster möglich machen).

Nö, Bilder gibts leider keine...

Aber hätte ich da mehr Geld mitgehabt, wär mein Regal jetzt etwas voller

Warum die Schalter so sind wie sie sind? Keine Ahnung. Könnte mir das am ehesten noch wegen der Benutzerfreundlichkeit vorstellen.

Philipp · 12.10.2014, 21:27

Schöne Varningsljus.

http://www.biltema.se/sv/Bil---MC/Bi...ngsljus-38774/

Commander · 12.10.2014, 22:15

Zitat:

Zitat von Philipp

Schöne Varningsljus.

http://www.biltema.se/sv/Bil---MC/Bi...ngsljus-38774/

Magnetfäste und sogar DIN Fäste.

RKLsammler · 12.10.2014, 22:30

Zitat:

Zitat von Commander

Magnetfäste und sogar DIN Fäste.

Inklusive tre olika blinkmönster
