Suche Kabelbelegung für FedSig Strobe Supply

RKLsammler · 13.06.2016, 20:01

Servus zusammen,

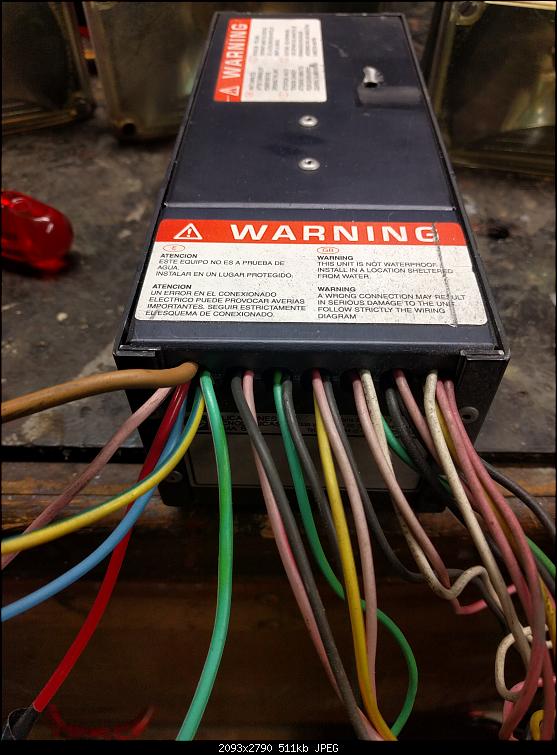

ich soll beim Anschluss einer Strobe-Anlage helfen, doch bin ich etwas ratlos bei dem Teil (Typenschild leider unlesbar):

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20160612_141525.jpg
Hits: 656
Größe: 510,5 KB
ID: 23399

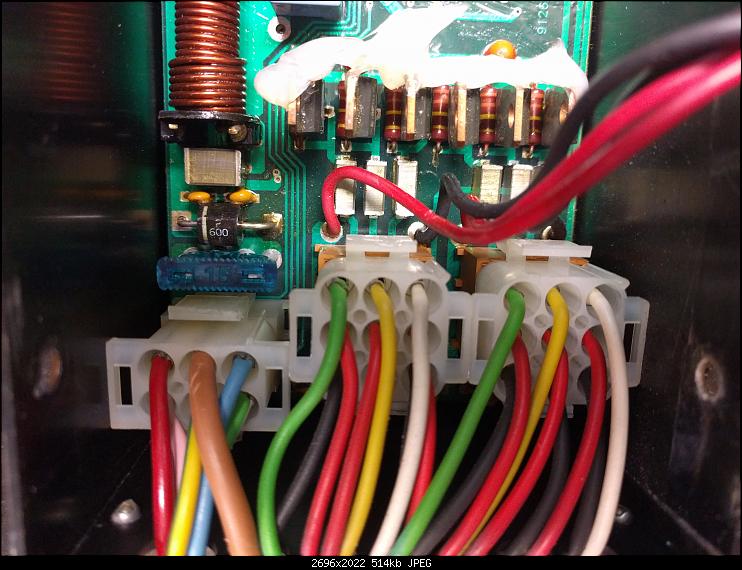

Im Inneren sieht das ganze so aus:

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20160613_162938.jpg
Hits: 673
Größe: 514,1 KB
ID: 23400

Ich glaube mich zu erinnern, je eine rote, eine schwarze und die dazugehörige farbige Leitung (des 9 Pol. Steckers) geht zu einer Blitzröhre...

Der linke Stecker wird Versorgung sein. Braun -> Masse, der Rest ->

Bin über jede Erleuchtung froh

Kann leider nichts Genaueres zu der Anlage sagen, sie ist nicht bei mir und der Hilfesuchende ist in dem Gebiet nicht sehr bewandert um genaue Aussagen machen zu können.

karl-peter · 14.06.2016, 08:42

Das ist ne uralte FA-188.

Vielleicht hilft das weiter....

RKLsammler · 14.06.2016, 21:19

Zitat:

Zitat von karl-peter

Das ist ne uralte FA-188.

Vielleicht hilft das weiter....

Super, danke dir
