Alt 24.06.2018, 17:29   #1
Mars Light

Gold-Mitglied

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard Jetsonic cut-off

Ich habe hier ne Jetsonic mit cut-off Option.
Leider scheint etwas in dem ganzen Kreis zu fehlen.
An der gearbox ist ein kleiner Schaltkasten mit 3 Anschlüssen.
NC, NO und COM.
In der Gearbox ist auch ein Rädchen mit Auschnitt, an dem der Kontakt zum Schaltkasten anschlägt.

Wenn ich mir manche Youtub Videos anschaue, dann drehen sich die Rotatoren weiter, weil ja eh mit Kette und Zahnrädern miteinander verbunden.
Nur das Licht wird unterbrochen.

Hat jemand einen Schaltplan wo was angeschlossen werden muss, damit die front rotator den cut-off machen?
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 25.06.2018, 07:42   #2
Flo-HH

Gold-Mitglied

Benutzerbild von Flo-HH

Name: Florian
Registriert seit: 24.08.2009
Ort: Hamburg (Ost)
Beiträge: 2.570
Standard

In dieser Anleitung (https://www.fedsig.com/resource-document/file/8190) findet sich auf Seite 3 glaube ich die Lösung:

Zitat:
If front cut-off feature is
used, use DPDT (Center
Off) switch and wire as
shown. If front cut-off
feature is not used, use
SPST switch and connect
RED and RED/WHT cable
wires to same switch terminal
as shown in figure 2.




Ordnung ist das halbe Leben. Ich lebe in der anderen Hälfte!
Meine Sammlung
Flo-HH ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.06.2018, 10:12   #3
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Ist in dem Jetsonic eine Platine verbaut?

Der Schalter am Getriebe ist zum anhalten in der "park-Position" - also alle Reflektoren zeigen noch vorn und hinten und können dann auf blinken geschaltet werden.




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.06.2018, 10:43   #4
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Eine Platine ist nicht zu finden.
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 25.06.2018, 10:57   #5
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Sieht es denn so aus als ob da mal eine war?
Wäre ja nicht das erste mal das nach einem defekt der komplette Balken umverkabelt wurde.

Um was für ein Model handelt es sich denn bei deinem genau?




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.06.2018, 12:18   #6
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Schwer zu sagen. Die inneren Metallteile sehen noch gut aus. Man kann also schlecht anhand von Schatten erkennen wo oder ob etwas mal da war.
Definitiv fehlt die Kabelbank und er hat auch schon Änderungen im Kabelbaum bekommen.

Laut Typenschild ist es ein JS Series B.

Fotos kommen noch.
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 25.06.2018, 18:40   #7
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

hier der link: http://sosi.myds.me/forum/showthread...528#post311528
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 26.06.2018, 10:05   #8
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Zitat:
Zitat von Mars Light Beitrag anzeigen
...Laut Typenschild ist es ein JS Series B...
Zitat:
Zitat von Flo-HH Beitrag anzeigen
In dieser Anleitung (https://www.fedsig.com/resource-document/file/8190) findet sich auf Seite 3 glaube ich die Lösung:
Das ist zwar die Anleitung für das Model JS, aber demnach ist das ein "Jetsonic with independent rotating lights"

Irgendwas passt da nicht zusammen

Ich schick dir mal ein paar Anleitungen per eMail (scheinen online nicht mehr zur Verfügung zu stehen)




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.06.2018, 12:59   #9
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Danke. Meine E-Mail hast du noch?
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 26.06.2018, 17:52   #10
Flo-HH

Gold-Mitglied

Benutzerbild von Flo-HH

Name: Florian
Registriert seit: 24.08.2009
Ort: Hamburg (Ost)
Beiträge: 2.570
Standard

Zitat:
Zitat von Benno Beitrag anzeigen
Das ist zwar die Anleitung für das Model JS, aber demnach ist das ein "Jetsonic with independent rotating lights"

Irgendwas passt da nicht zusammen

Ich schick dir mal ein paar Anleitungen per eMail (scheinen online nicht mehr zur Verfügung zu stehen)
Schande über mein Haupt




Ordnung ist das halbe Leben. Ich lebe in der anderen Hälfte!
Meine Sammlung
Flo-HH ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.06.2018, 18:49   #11
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Alles okay. Danke für die Anleitungen.

Laut ersten Antworten bei ELB fehlen anscheinend grundlegende Bauteile um den cut-off zu schaffen.
Scheinbar ist das kleine weiße relay nur ein flasher relay, aber das macht in meinen Augen wenig Sinn.
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 26.06.2018, 20:19   #12
kitesurfer1404

Gold-Mitglied

Benutzerbild von kitesurfer1404

Name: Harm
Registriert seit: 16.06.2006
Ort: Hamburg
Beiträge: 5.254
Standard

Da war ein Relais drin? Ist mir nie bewusst aufgefallen.

Der Balken war vorher in meinem Besitz. Leider habe ich ihn damals schon komplett so bekommen. Nur den "Kabelsalat" nach außen habe ich an die schon vorhandenen Lüsterklemmen angeschlossen. Es war schon damals keine Platine drin.

Ich glaube, dieses Video zeigt die korrekte Funktion:
https://www.youtube.com/watch?v=lWazYQSLs0M




Meine Sammlung || chilirechner.de || The Metric System - since 1793, the system trusted by 15/16th of the world.
kitesurfer1404 ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.06.2018, 20:40   #13
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Das war ein kleiner Kasten direkt an der gearbox Unterseite.

Ja, das ist die Funktion.
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 27.06.2018, 20:17   #14
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Zitat:
Zitat von kitesurfer1404 Beitrag anzeigen
...Ich glaube, dieses Video zeigt die korrekte Funktion:
https://www.youtube.com/watch?v=lWazYQSLs0M
Zitat:
Zitat von Mars Light Beitrag anzeigen
...Ja, das ist die Funktion.

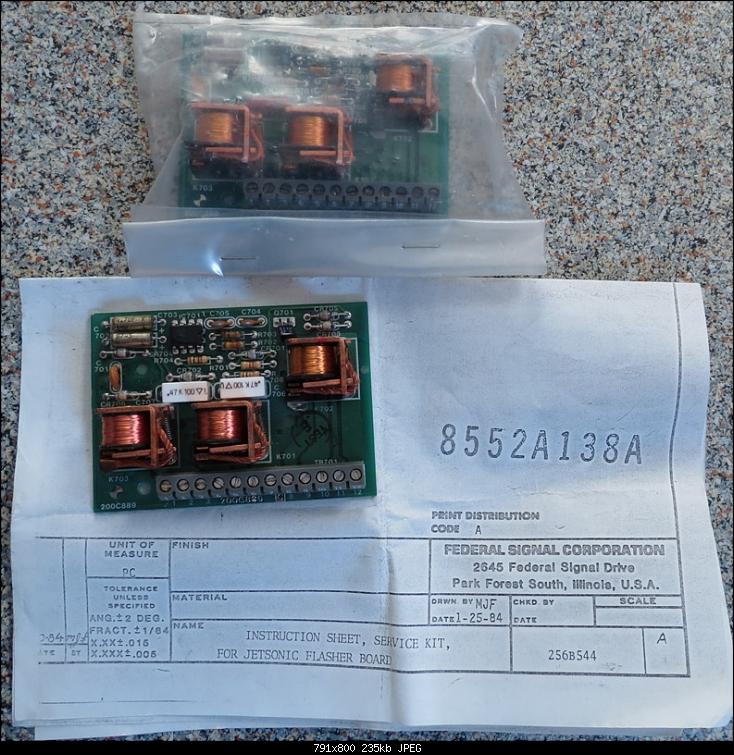

Für die Funktionen wie im Video brauchst du das/ein Flasherboard.
Klicke auf die Grafik für eine größere Ansicht

Name:	Jetsonic flasher boarda.jpg
Hits:	850
Größe:	235,3 KB
ID:	25426
Bei dem Jetsonic im Video kann man gut zu sehen wo es eingebaut ist bzw. hingehört.




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 27.06.2018, 20:20   #15
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Zitat:
Zitat von Mars Light Beitrag anzeigen
Das war ein kleiner Kasten direkt an der gearbox Unterseite...
Das dürfte eher ein Schalter sein.




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 28.06.2018, 09:21   #16
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Das ist gewiss ein Schalter, der über den Motor angesteuert wird. Auf der Welle ist ein weißes Rad mit Ausschnitt. Und der Schalter hat einen außen liegenden Kontakt, der am Rad anliegt. Oder halt an einer Stelle nicht.

Hast du so ein Flasher board zu verkaufen?
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 28.06.2018, 12:08   #17
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Zitat:
Zitat von Mars Light Beitrag anzeigen
...Hast du so ein Flasher board zu verkaufen?
Ja, eins würde ich hergeben!




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 28.06.2018, 14:07   #18
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Rest per PN.

Ist der Anschluss einfach?
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
Alt 30.06.2018, 11:16   #19
Benno

Gold-Mitglied

Benutzerbild von Benno

Registriert seit: 03.10.2008
Ort: in der Raubkammer / Lüneburger Heide, Nds.
Beiträge: 3.064
Standard

Zitat:
Zitat von Mars Light Beitrag anzeigen
...Ist der Anschluss einfach?
Nur mit dem Balken und dem FlasherBoard dürfte es schwierig werden.
Aber in den Unterlagen die ich dir geschickt habe sind ja auch Pläne mit dem FlasherBoard.
Damit und der Anleitung zum FlasherBoard sollte das aber eigentlich gehen.




Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft!
Sammlungsübersicht
Benno ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 10.07.2018, 18:58   #20
Mars Light

Gold-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Mars Light

Name: Steve
Registriert seit: 11.01.2010
Beiträge: 5.639
Standard

Ich habe von Thorsten (danke für die schnelle Lieferung )
nun das flasherboard bekommen.

Mit Schaltplänen kenne ich mich kaum aus. Bisher habe ich an die Grundlagen der Elektronik gehalten und Plus und Minus (fast immer) sauber getrennt.

Anbei die Informationen vom Plan.
Mir schwebt der Aufbau nach JS1 vor, denn JS2 wäre mit strobe.
Wobei das Calif. Model auch verlockend ist.

Nun die Frage: was muss woran ohne das das flasherboard Schaden nimmt.

Folgende Kabel habe ich im Balken. Schwarz für Minus lasse ich mal weg.

hintere Dreher - orange u. grün
vordere Dreher - gelb und gelb
Motor - rot
im kleinen Schaltkasten an der gearbox:
NC - blau/weiß
NO - blau
COM - weiß

Was brauche ich auf der Stromzufuhrseite noch außer das Plus-Kabel?
Belegung derzeit:
blau - SB rechts
orange - SB links
gelb - Rear flasher
rot - offen
grün - offen
Miniaturansicht angehängter Grafiken
Klicke auf die Grafik für eine größere Ansicht

Name:	Schaltplan.jpg
Hits:	846
Größe:	90,7 KB
ID:	25450   Klicke auf die Grafik für eine größere Ansicht

Name:	terminal CAL.jpg
Hits:	845
Größe:	92,9 KB
ID:	25451   Klicke auf die Grafik für eine größere Ansicht

Name:	Terminal JS1.jpg
Hits:	841
Größe:	99,7 KB
ID:	25452
Mars Light ist gerade online   Privat Nachricht senden Mit Zitat antworten
