GROTE crossbar mit 2x 7620 - Indiana State Police

Mars Light · 21.04.2024, 20:14

Hersteller: GROTE, Madison, IN
Model: crossbar GROTE #43484 mit 2x beacon lights#7620, CP speaker und 2x Unity H1 lights
Lampen: je 4x 7400 in den Rundumleuchten, 2x H7604 als spotlights
Volt: 12V
Produktionsjahr: August 1980

Habe heute ein neues Projekt abgeholt.

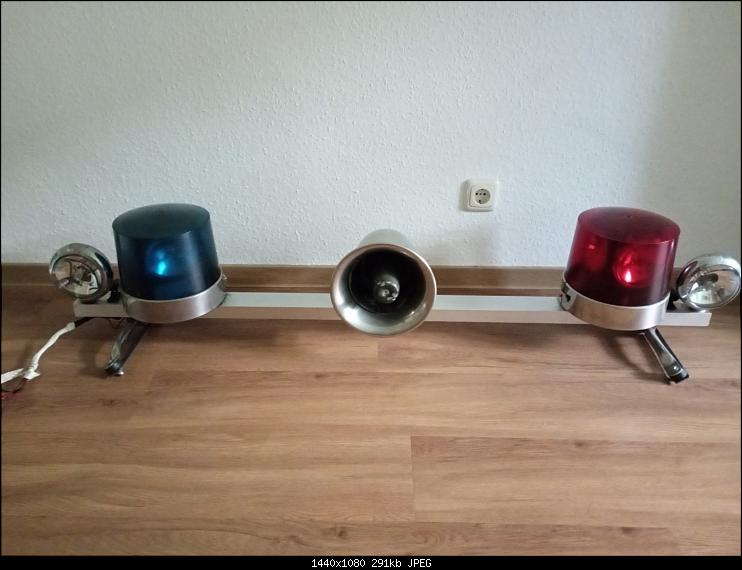

Es ist eine crossbar mit zwei GROTE 7620, einem FS speaker und zwei Unity spotlights.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185114 (Groß).jpg
Hits: 2443
Größe: 291,0 KB
ID: 29457

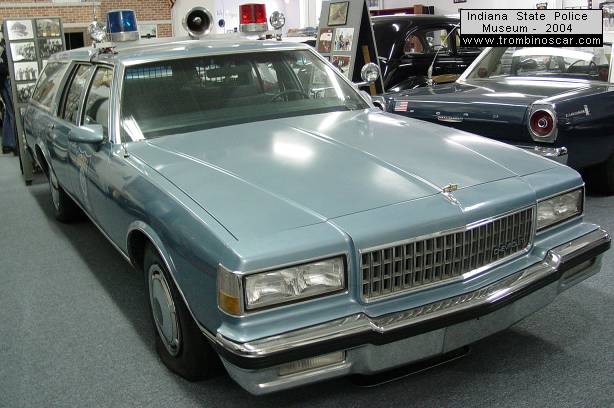

Nach einer ersten Recherche könnte das Konstrukt auf einem Motor Carrier Enforcement der Indiana State Police unterwegs gewesen sein, wie nachfolgende Bilder belegen.

Name: cv890202.jpg
Hits: 2810
Größe: 46,0 KB

Name: cv890202.jpg
Hits: 2810
Größe: 46,0 KB

Name: cv890201.jpg
Hits: 2807
Größe: 47,7 KB

Name: cv890203.jpg
Hits: 2820
Größe: 46,7 KB

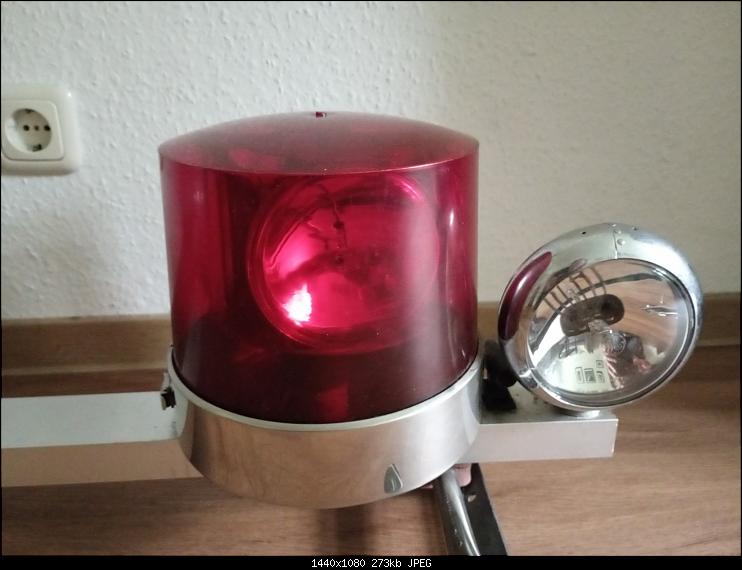

Zustand ist leider echt ein Projekt, da von den sieben sealed beam in den beiden beacon lights, derzeit nur eine funktioniert. Auch sonst ist vieles unklar und einiges an Rost.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185123 (Groß).jpg
Hits: 2424
Größe: 327,3 KB
ID: 29461

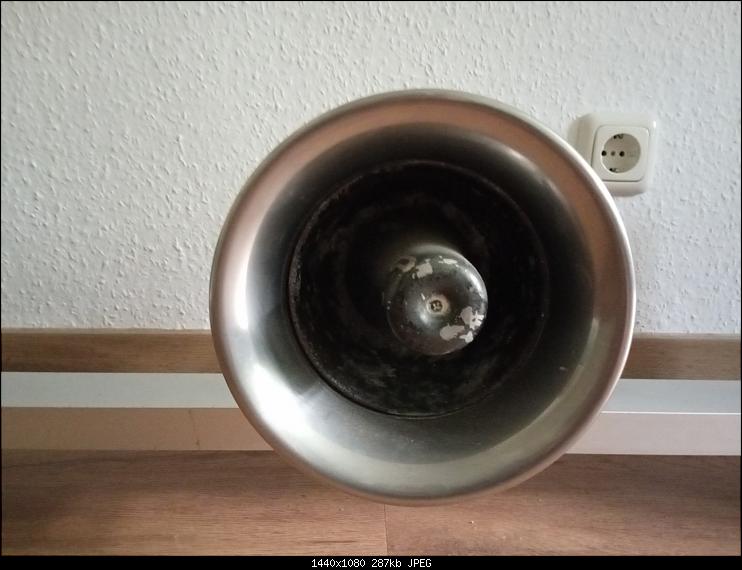

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185128 (Groß).jpg
Hits: 2446
Größe: 287,3 KB
ID: 29462

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185136 (Groß).jpg
Hits: 2413
Größe: 273,1 KB
ID: 29463

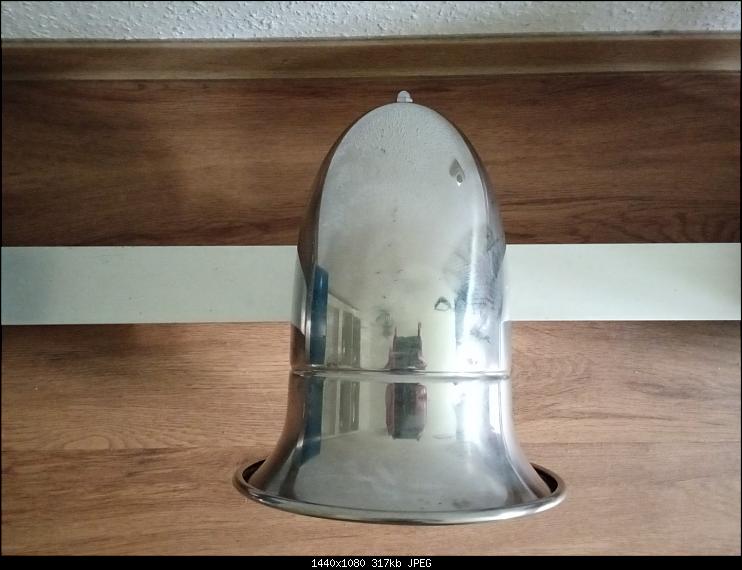

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185147 (Groß).jpg
Hits: 2420
Größe: 316,8 KB
ID: 29464

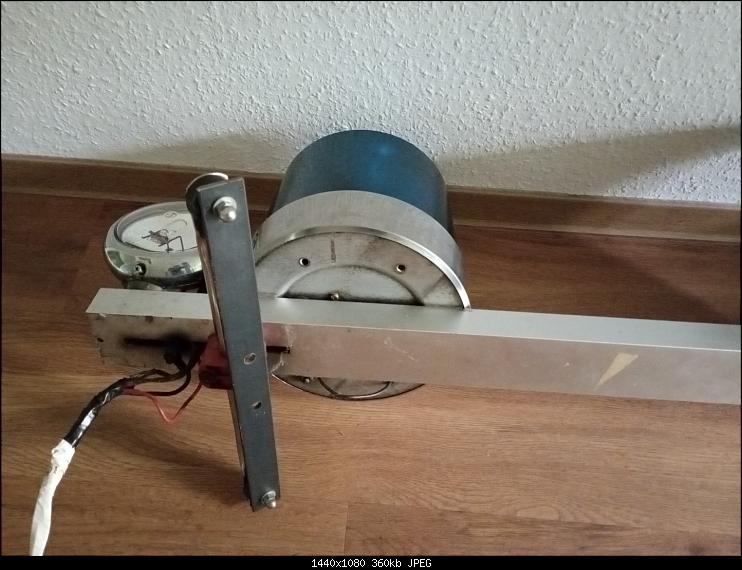

Hier ein paar Bilder von unten.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185218 (Groß).jpg
Hits: 2406
Größe: 360,3 KB
ID: 29465

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185223 (Groß).jpg
Hits: 2376
Größe: 311,6 KB
ID: 29466

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185229 (Groß).jpg
Hits: 2439
Größe: 325,5 KB
ID: 29467

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240421_185819 (Groß).jpg
Hits: 2400
Größe: 323,2 KB
ID: 29468

Das Datum deutet auf eine Produktion im Aug 1980 hin. Angesichts des Zustandes nicht unwahrscheinlich.

SaschaUE · 21.04.2024, 22:06

Cooler Balken!

Das wird schon ein größeres Projekt, aber es wird sich lohnen.
Ein Problem nach dem nächsten angehen.

Super das Du auch weißt wo so ein Balken gefahren ist.
Dann hast Du ein originales Vorbild.

Mars Light · 21.04.2024, 22:20

Definitiv, aber derzeit brechen mir bei der Demontage fast alle Schrauben ab.
Oder drehen frei.

Ich bin noch am überlegen ob ich ihn original wieder aufbaue.
U.a. auch weil ich den Speaker nicht bedienen kann und will.

Benno · 22.04.2024, 08:07

Zitat:

Zitat von Mars Light

Habe heute ein neues Projekt abgeholt.

Es ist eine crossbar mit zwei GROTE 7620, einem FS speaker und zwei Unity spotlights.

...

Zustand ist leider echt ein Projekt, da von den sieben sealed beam in den beiden beacon lights, derzeit nur eine funktioniert. Auch sonst ist vieles unklar und einiges an Rost. ...

Schönes Projekt!
Und anscheinend sind alle wesentlichen Bauteile/Gruppen vorhanden.

Gibt es Hinweise (Endkappen usw.) aus denen der Hersteller der Crossbar hervorgeht?

Mars Light · 22.04.2024, 09:44

Das wird echt interessant.

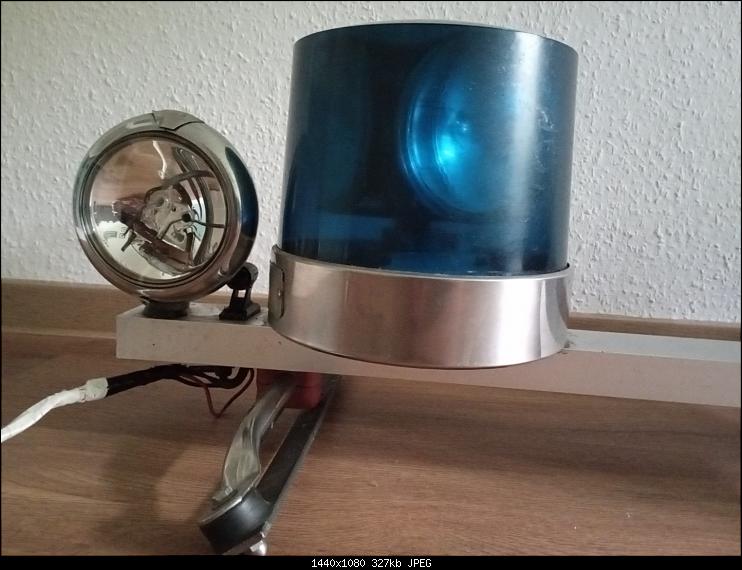

Hier mal noch zwei Bilder vom Zustand der beiden beacon.
Das eine Spotlight ist bereits so verrostet, dass es nur noch vom Chrom gehalten wird.

Mars Light · 22.04.2024, 09:49

Hersteller ist unbekannt und der Alu Träger ist auch nicht beschriftet.

Die Kabelverlegung wirkt aber nicht sehr professionell. Schlechte Verbindungen und bei den Kabeldurchführungen liegt das Kabel direkt in den Löchern ohne Scheuerschutz.

SaschaUE · 22.04.2024, 17:39

Joar, dass sieht nach viel Arbeit aus.

Mars Light · 22.04.2024, 19:15

Ich hatte ursprünglich vor, die crossbar umzubauen.
Im Grunde anstatt des CP speaker eine weiteres beacon zu installieren.
Die Überlegung ist noch aktuell.
Also, falls jemand den speaker braucht...

Mars Light · 22.04.2024, 19:45

Die crossbar ist 54" und ebenfalls von GROTE mit der Nummer 43484.
Die Füße sind ebenfalls noch original.

Mars Light · 23.04.2024, 09:05

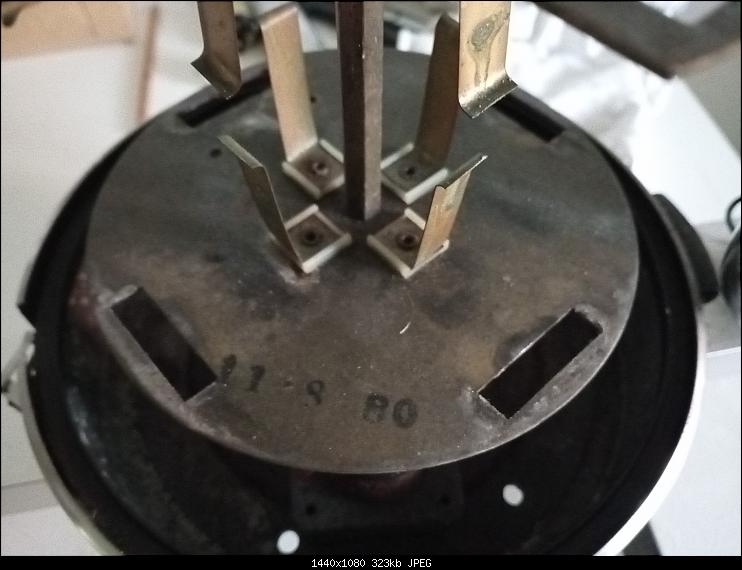

Auf den beiden Bildern sieht man es noch mal deutlich, dass mein rostiges Gebilde mit sehr hoher Wahrscheinlichkeit von der Indiana State Police stammt.

Benno · 23.04.2024, 10:12

Das die Crossbar und die Leuchten zusammen"gehören" ist doch schonmal was.

Zitat:

Zitat von Mars Light

... Also, falls jemand den speaker braucht...

Wenn du den unbedingt loswerden willst: Ich hätte da evtl. Verwendung für

Was ist das zwischen den Spot und den Beacons eigentlich für ein Teil?

Mars Light · 23.04.2024, 10:31

Ich habe keine Ahnung.
Es ist nur geklebt und hatte keine Verkabelung.

Beim speaker ist leider kein Aufkleber über den Typ. Er wurde aber vom Vorbesitzer getestet und funktioniert auch.

Sanyo · 23.04.2024, 11:21

Das Ding schaut aus wie ein Wildwarner. Das sind quasi Pfeifen und die machen einen Ton, den Wild aller Art nicht so gern hat.
Nur so als Vermutung.

Mars Light · 23.04.2024, 11:48

Das stimmt. Danke für den Hinweis.

https://www.eurotops.de/kfz-wildwarner-set-44665.html

Benno · 23.04.2024, 17:48

Als ob die Dachträger nicht schon genug pfeifen

Aber wenigstens keine Löcher für son Quatsch in den Träger gebohrt!

Mars Light · 24.04.2024, 20:35

Ein kleiner optischer Fortschritt:
Ich habe bereits eine Datei mit dem Logo für die 7620 bzw. 7622 gehabt.
Also erstmal die kleinen Schildchen vom Halteband trennen.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240424_180414 (Groß).jpg
Hits: 2342
Größe: 280,6 KB
ID: 29479

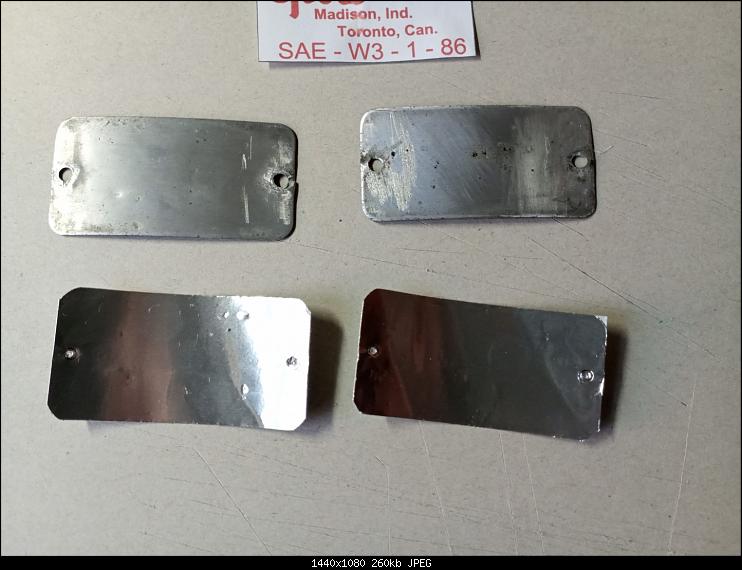

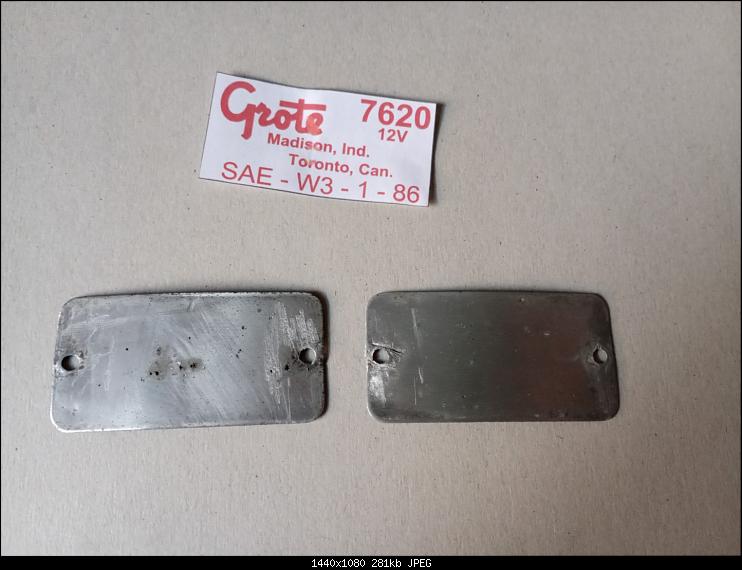

Die kleinen Tafeln sind bereits gereinigt und geschliffen.

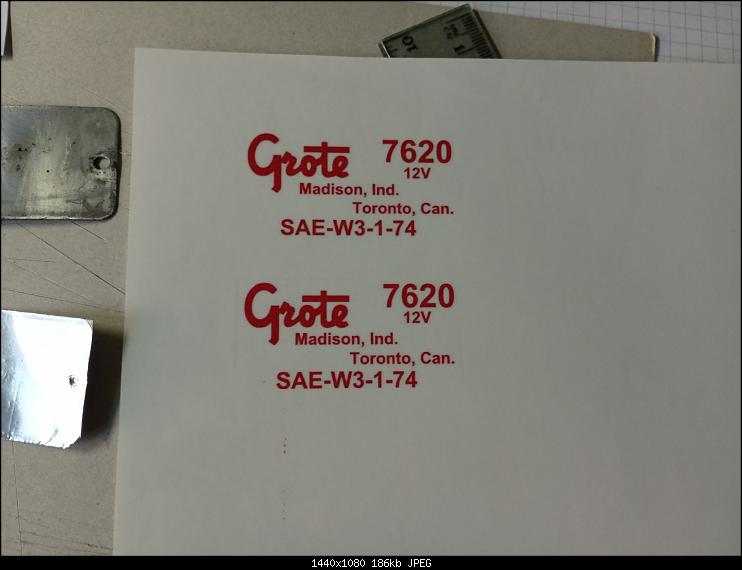

Oben der Probedruck.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240424_181826 (Groß).jpg
Hits: 2415
Größe: 260,3 KB
ID: 29480

Die Chromfolie bereits zurechtgeschnitten. Das nun 100% genau auf die Schilder zu kleben war zu kniffelig, daher habe ich neue Folie grob geschnitten draufgeklebt und dann die Konturen ausgeschnitten.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240424_181835 (Groß).jpg
Hits: 2363
Größe: 185,9 KB
ID: 29481

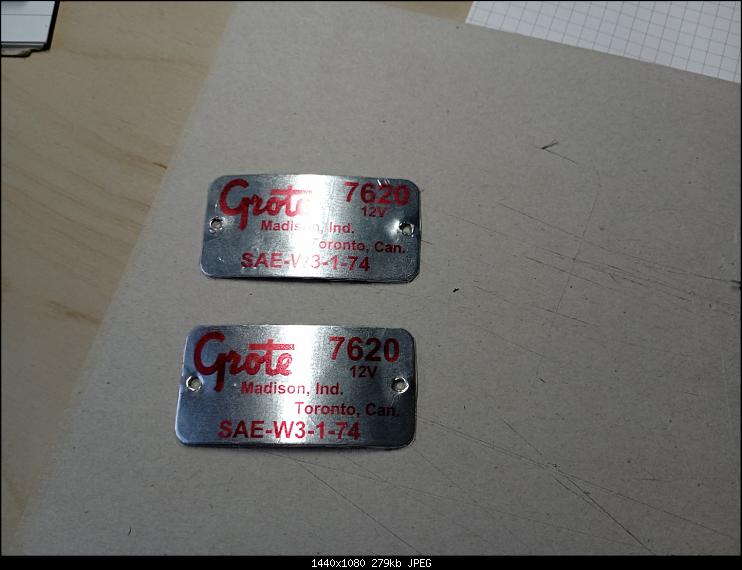

die fertigen Drucke auf Klarsichtfolie selbstklebend

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240424_192610 (Groß).jpg
Hits: 2325
Größe: 278,7 KB
ID: 29482

selbe Vorgehensweise wie bei der Chromfolie. Grob geschnitten und auf der Vorlage fein geschnitten.

Nächster Schritt ist die Montage an dem Halteband der Leuchte. Nieten sind beim entfernen fast aufgelöst, daher entweder kleine Schrauben oder etwas anderes finden.

Benno · 25.04.2024, 12:39

Zitat:

Zitat von Mars Light

... Die Chromfolie bereits zurechtgeschnitten. Das nun 100% genau auf die Schilder zu kleben war zu kniffelig, daher habe ich neue Folie grob geschnitten draufgeklebt und dann die Konturen ausgeschnitten. ..

Ja, ohne Schablonen und/oder Anlegehilfen ist das schwierig - aber bei unseren Stückzahlen wäre sowas wohl leicht drüber

Zitat:

Zitat von Mars Light

... Nächster Schritt ist die Montage an dem Halteband der Leuchte. Nieten sind beim entfernen fast aufgelöst, daher entweder kleine Schrauben oder etwas anderes finden.

Ich habe mich, bei den Skybolt, für kleine Schrauben entschieden. Habe mir Linsenkopf mit Inbus besorgt - die sehen fast so aus wie die originalen Nieten.

Wieviel Platz ist denn überhaupt zwischen Halteband und dem Lampen"topf"?

Mars Light · 25.04.2024, 18:06

Zitat:

Zitat von Benno

Ich habe mich, bei den Skybolt, für kleine Schrauben entschieden. Habe mir Linsenkopf mit Inbus besorgt - die sehen fast so aus wie die originalen Nieten.

Wieviel Platz ist denn überhaupt zwischen Halteband und dem Lampen"topf"?

Ja, sowas schwebt mir auch vor. Das habe ich bei der Signal Stat 374 auch so gemacht.

Laut der Messung ungefähr 2,3mm. Das würde gerade so für die Mutter reichen. Vielleicht kann ich die noch etwas flexen.

Mars Light · 29.04.2024, 18:54

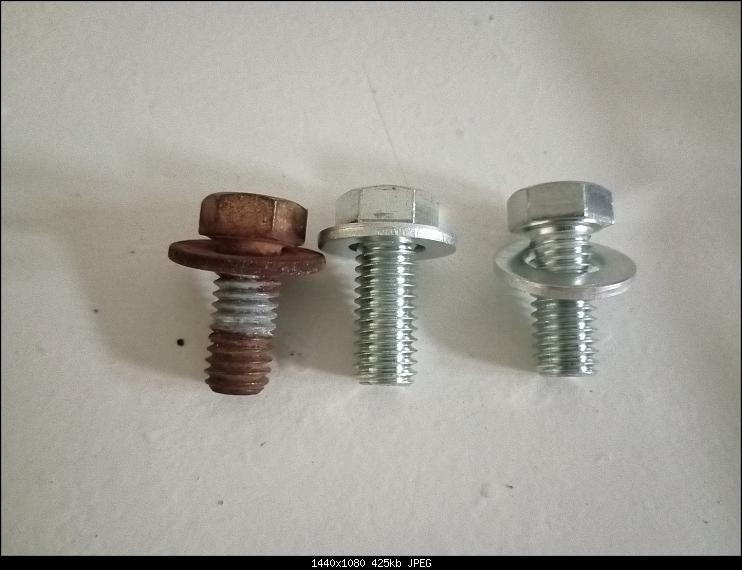

Bei Hornbach gibt es die kleinen Schrauben direkt zu kaufen.
Die haben auch verschiedene zöllige Schrauben samt Muttern. War ich angenehm überrascht.

Mars Light · 06.05.2024, 18:55

Es gibt kleine Fortschritte.

Da ich in der Sammlung 3 Stücke der GROTE 7620 habe, habe ich eine Leuchte dem Projekt "geopfert".
Eigentlich nur die Innereien wie SB Halter und Grundplatte (zwischen Motor und Gehäuse). Der Rest ist komplett von der vorhandenen Leuchte und wurde aufbereitet.

Die eine spotlight von UNITY waren innen total verrostet, hatte aber noch das Logo. Die andere war gut genug, aber halt ohne UNITY H1 Logo. Also aus zwei eine gemacht und die zweite Lampe ist bereits aus den USA auf dem Weg zu mir.
Passende zöllige Schrauben gibt es übrigens bei Hornbach (3,90€ für 2Stk).

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20240506_171534 (Groß).jpg
Hits: 2388
Größe: 424,9 KB
ID: 29497

Die rote Haube ist mittlerweile auch aufbereitet. Einfach mit 1000-1500-2000-2500-3000 Schleifpapier bearbeitet und dann mehrfach poliert.

Klicke auf die Grafik für eine größere Ansicht

Name: 20240502_190658_070734 (Groß).jpg
Hits: 2249
Größe: 288,7 KB
ID: 29498

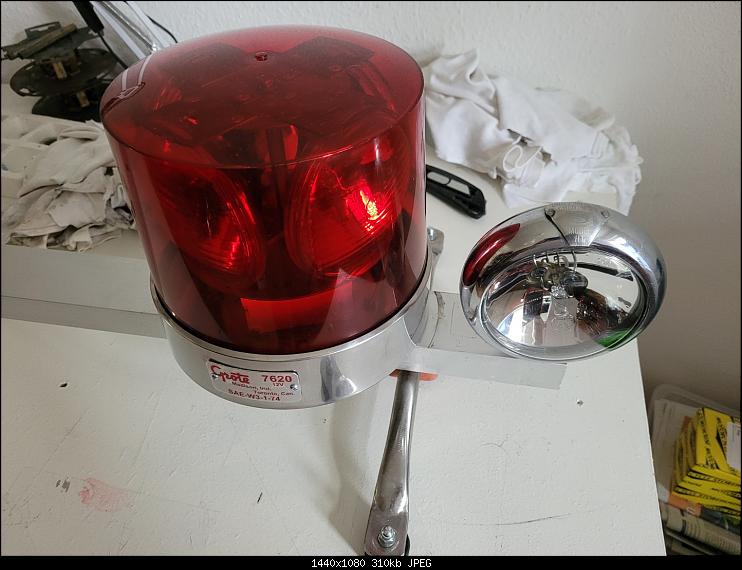

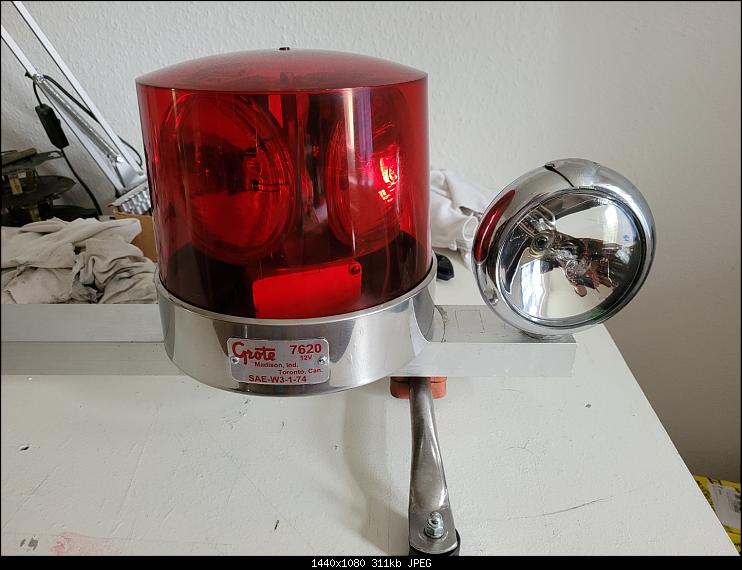

Mit dem montierten Spotlight (H7604 50W) sieht die eine Seite schon recht passabel aus.

Klicke auf die Grafik für eine größere Ansicht

Name: 20240506_172837_053118 (Groß).jpg
Hits: 2356
Größe: 311,2 KB
ID: 29499

Klicke auf die Grafik für eine größere Ansicht

Name: 20240506_172844_053058 (Groß).jpg
Hits: 2377
Größe: 309,5 KB
ID: 29500

Zu tun ist noch:
- zweite Spotlight montieren sobald eingetroffen

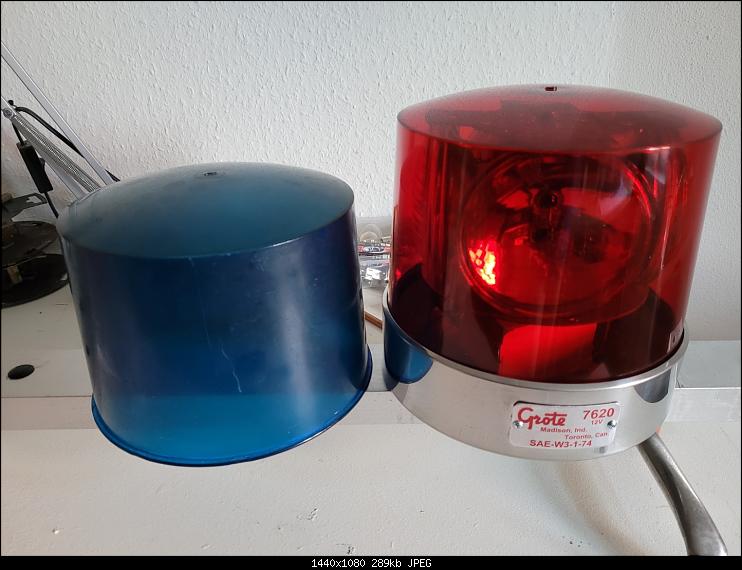

- linke 7620 Leuchte finden und die blaue Haube aufarbeiten
- Verkabelung herstellen (die Kabel liegen teilweise bereits im Kanal)
- den CP Speaker aufarbeiten. Wobei ich den Kone nicht entfernt bekomme, der ist fest und ich komme nicht an das Gewinde mit dem Rostlöser. Falls jemand eine Idee hat...
- da es scheinbar die crossbar mit und ohne Endkappen gab, will ich meiner mal ein paar verpassen. Das ist mir heute eingefallen.

21.04.2024, 20:14	#1
Mars Light Gold-Mitglied Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	GROTE crossbar mit 2x 7620 - Indiana State Police Hersteller: GROTE, Madison, IN Model: crossbar GROTE #43484 mit 2x beacon lights#7620, CP speaker und 2x Unity H1 lights Lampen: je 4x 7400 in den Rundumleuchten, 2x H7604 als spotlights Volt: 12V Produktionsjahr: August 1980 Habe heute ein neues Projekt abgeholt. Es ist eine crossbar mit zwei GROTE 7620, einem FS speaker und zwei Unity spotlights. Nach einer ersten Recherche könnte das Konstrukt auf einem Motor Carrier Enforcement der Indiana State Police unterwegs gewesen sein, wie nachfolgende Bilder belegen. Zustand ist leider echt ein Projekt, da von den sieben sealed beam in den beiden beacon lights, derzeit nur eine funktioniert. Auch sonst ist vieles unklar und einiges an Rost. Hier ein paar Bilder von unten. Das Datum deutet auf eine Produktion im Aug 1980 hin. Angesichts des Zustandes nicht unwahrscheinlich.
	Geändert von Mars Light (24.04.2024 um 20:54 Uhr).

22.04.2024, 09:44	#5
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Das wird echt interessant. Hier mal noch zwei Bilder vom Zustand der beiden beacon. Das eine Spotlight ist bereits so verrostet, dass es nur noch vom Chrom gehalten wird. Miniaturansicht angehängter Grafiken

22.04.2024, 19:45	#9
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Die crossbar ist 54" und ebenfalls von GROTE mit der Nummer 43484. Die Füße sind ebenfalls noch original. Miniaturansicht angehängter Grafiken

23.04.2024, 09:05	#10
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Auf den beiden Bildern sieht man es noch mal deutlich, dass mein rostiges Gebilde mit sehr hoher Wahrscheinlichkeit von der Indiana State Police stammt. Miniaturansicht angehängter Grafiken

23.04.2024, 10:31	#12
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Ich habe keine Ahnung. Es ist nur geklebt und hatte keine Verkabelung. Beim speaker ist leider kein Aufkleber über den Typ. Er wurde aber vom Vorbesitzer getestet und funktioniert auch. Miniaturansicht angehängter Grafiken

21.04.2024, 22:06	#2
SaschaUE Silber-Mitglied Name: Sascha Registriert seit: 13.03.2009 Ort: Schleswig-Holstein Beiträge: 1.123	Cooler Balken! Das wird schon ein größeres Projekt, aber es wird sich lohnen. Ein Problem nach dem nächsten angehen. Super das Du auch weißt wo so ein Balken gefahren ist. Dann hast Du ein originales Vorbild.

21.04.2024, 22:20	#3
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Definitiv, aber derzeit brechen mir bei der Demontage fast alle Schrauben ab. Oder drehen frei. Ich bin noch am überlegen ob ich ihn original wieder aufbaue. U.a. auch weil ich den Speaker nicht bedienen kann und will.

22.04.2024, 09:49	#6
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Hersteller ist unbekannt und der Alu Träger ist auch nicht beschriftet. Die Kabelverlegung wirkt aber nicht sehr professionell. Schlechte Verbindungen und bei den Kabeldurchführungen liegt das Kabel direkt in den Löchern ohne Scheuerschutz.

22.04.2024, 17:39	#7
SaschaUE Silber-Mitglied Name: Sascha Registriert seit: 13.03.2009 Ort: Schleswig-Holstein Beiträge: 1.123	Joar, dass sieht nach viel Arbeit aus.

22.04.2024, 19:15	#8
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Ich hatte ursprünglich vor, die crossbar umzubauen. Im Grunde anstatt des CP speaker eine weiteres beacon zu installieren. Die Überlegung ist noch aktuell. Also, falls jemand den speaker braucht...

23.04.2024, 11:21	#13
Sanyo Forum-Mitglied Registriert seit: 24.08.2006 Beiträge: 6	Das Ding schaut aus wie ein Wildwarner. Das sind quasi Pfeifen und die machen einen Ton, den Wild aller Art nicht so gern hat. Nur so als Vermutung.

23.04.2024, 11:48	#14
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Das stimmt. Danke für den Hinweis. https://www.eurotops.de/kfz-wildwarner-set-44665.html

23.04.2024, 17:48	#15
Benno Gold-Mitglied Registriert seit: 03.10.2008 Ort: in der Raubkammer / Lüneburger Heide, Nds. Beiträge: 3.064	Als ob die Dachträger nicht schon genug pfeifen Aber wenigstens keine Löcher für son Quatsch in den Träger gebohrt!
	Mien Opa hett jümmers seggt: Besoopen geit wedder wech, Beschüert blifft! Sammlungsübersicht

24.04.2024, 20:35	#16
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Ein kleiner optischer Fortschritt: Ich habe bereits eine Datei mit dem Logo für die 7620 bzw. 7622 gehabt. Also erstmal die kleinen Schildchen vom Halteband trennen. Die kleinen Tafeln sind bereits gereinigt und geschliffen. Oben der Probedruck. Die Chromfolie bereits zurechtgeschnitten. Das nun 100% genau auf die Schilder zu kleben war zu kniffelig, daher habe ich neue Folie grob geschnitten draufgeklebt und dann die Konturen ausgeschnitten. die fertigen Drucke auf Klarsichtfolie selbstklebend selbe Vorgehensweise wie bei der Chromfolie. Grob geschnitten und auf der Vorlage fein geschnitten. Nächster Schritt ist die Montage an dem Halteband der Leuchte. Nieten sind beim entfernen fast aufgelöst, daher entweder kleine Schrauben oder etwas anderes finden.

29.04.2024, 18:54	#19
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Bei Hornbach gibt es die kleinen Schrauben direkt zu kaufen. Die haben auch verschiedene zöllige Schrauben samt Muttern. War ich angenehm überrascht. Miniaturansicht angehängter Grafiken

06.05.2024, 18:55	#20
Mars Light Gold-Mitglied hat dieses Thema eröffnet Name: Steve Registriert seit: 11.01.2010 Beiträge: 5.638	Es gibt kleine Fortschritte. Da ich in der Sammlung 3 Stücke der GROTE 7620 habe, habe ich eine Leuchte dem Projekt "geopfert". Eigentlich nur die Innereien wie SB Halter und Grundplatte (zwischen Motor und Gehäuse). Der Rest ist komplett von der vorhandenen Leuchte und wurde aufbereitet. Die eine spotlight von UNITY waren innen total verrostet, hatte aber noch das Logo. Die andere war gut genug, aber halt ohne UNITY H1 Logo. Also aus zwei eine gemacht und die zweite Lampe ist bereits aus den USA auf dem Weg zu mir. Passende zöllige Schrauben gibt es übrigens bei Hornbach (3,90€ für 2Stk). Die rote Haube ist mittlerweile auch aufbereitet. Einfach mit 1000-1500-2000-2500-3000 Schleifpapier bearbeitet und dann mehrfach poliert. Mit dem montierten Spotlight (H7604 50W) sieht die eine Seite schon recht passabel aus. Zu tun ist noch: - zweite Spotlight montieren sobald eingetroffen - linke 7620 Leuchte finden und die blaue Haube aufarbeiten - Verkabelung herstellen (die Kabel liegen teilweise bereits im Kanal) - den CP Speaker aufarbeiten. Wobei ich den Kone nicht entfernt bekomme, der ist fest und ich komme nicht an das Gewinde mit dem Rostlöser. Falls jemand eine Idee hat... - da es scheinbar die crossbar mit und ohne Endkappen gab, will ich meiner mal ein paar verpassen. Das ist mir heute eingefallen.
