RTK 6 Fehlercode

brasi · 28.11.2009, 10:18

Ein Hallo an alle,

wir haben bei uns eine RTK 6 mit Stadt-Land umschaltung und Drehspiegel auf einem Sprinter aufgebaut. Unser Problem ist nun das das Blaulicht funktioniert, beim einschalten sich aber nach kurzer Zeit wieder ausschaltet. Dazu kommt noch das das Horn nicht einen Ton von sich gibt. Der Fehlercode gibt 05000 von sich. Meine Frage ist nun um was für einen Fehler handelt es sich? Wäre klasse wenn mir jemand weiter helfen könnte.
Gruß brasi

ModLover · 28.11.2009, 10:31

Beide KL Rotation... Musst mal bei die Sensoren gucken, die die Rotation erkennen (Rotationskontrolle mittels Magnet u. Reed-Kontakt)
Wobei es meiner Meinung nach seeeehhhrrr ungewöhnlich ist, das beide zur gleichen Zeit ausfallen, mag sein das die ZSE einen weg hat

Hummel Hummel · 28.11.2009, 11:39

Kein Licht ----> Kein Ton!!
Wenn eine KL ausfällt, geht auch kein Horn wenn es so einprogrammiert ist.
Das eine ZSE sich verabschiedet kommt ja nun äußerst selten vor.
Also wie schon beschrieben mal beide Leuchtmittel kontrollieren oder eben die Rotationskontrolle.

Peter · 28.11.2009, 12:12

Ganz bestimmt die Rotationskontrolle. Vermutlich sind die Reedkontakte nach unten herausgerutscht.

brasi · 28.11.2009, 14:20

Vielen Dank erstmal,
werde mich jetzt mal zum Feuerwehrhaus aufmachen und spätewr berichten.
Für weitere hinweise bin ich nartürlich dankbar.

Peter · 28.11.2009, 14:26

Zitat:

Zitat von brasi

Vielen Dank erstmal,
werde mich jetzt mal zum Feuerwehrhaus aufmachen und spätewr berichten.
Für weitere hinweise bin ich nartürlich dankbar.

Mach im Notfall Fotos von den Drehspiegeln. Das könnte bei der Fehlersuche helfen.

GinTonic · 28.11.2009, 19:25

Vllt ist jemand zu hart über eine Bordsteinkante gefahren....

Basti · 28.11.2009, 20:39

Zitat:

Zitat von GinTonic

Vllt ist jemand zu hart über eine Bordsteinkante gefahren....

Das wäre sicher an der Felge sichtbar

phmz · 29.11.2009, 01:17

Hallo bei meiner einen rtk6 mit kl-dc zeigt die be dauernd einen Fehler an.Blaulicht geht immer nur kurz und dann is es aus,wenn ich Saft drauf gebe pipt sie 4 mal und die kl tasten blinken am Display.Fehler erst kommt 5000 dann blinkt 501501.

ModLover · 29.11.2009, 02:13

Ich würd an deiner Stelle die KL-DC an die dafür vorgesehene Steckmöglichkeit an der ZSE stecken, nämlich bei KL 1 und 2. Laut Ausrüstungscode stecken die bei dir an 3 und 4. Ausserdem hast du 3 ASG und ein Mikro mit Poti ; )

phmz · 29.11.2009, 14:35

Ups

,dann versuchen wir das gleich mal.Ja 3x asg-gl sind drin und ein funk 75 ist angeschlossen.

DRKOvBrebach · 29.11.2009, 15:46

Gibts eigentlich eine Tabelle mit den Fehlercodes ??Wen ja könnte man die ja malunter fertige Anleitungen posten

phmz · 29.11.2009, 16:53

Jetzt zeigt sie 051500 an

.

FedSigAerodynic · 30.11.2009, 05:51

Zitat:

Zitat von phmz

Jetzt zeigt sie 051500 an

.

Das ist ja auch die Ausrüstungs codierung...
Also hast du wohl was umgesteckt.

phmz · 30.11.2009, 08:40

Ich komm einfach nicht klar,erst mal abwarten bis ich ein richtiges Stromversorgungskabel bekomme.

brasi · 01.12.2009, 21:31

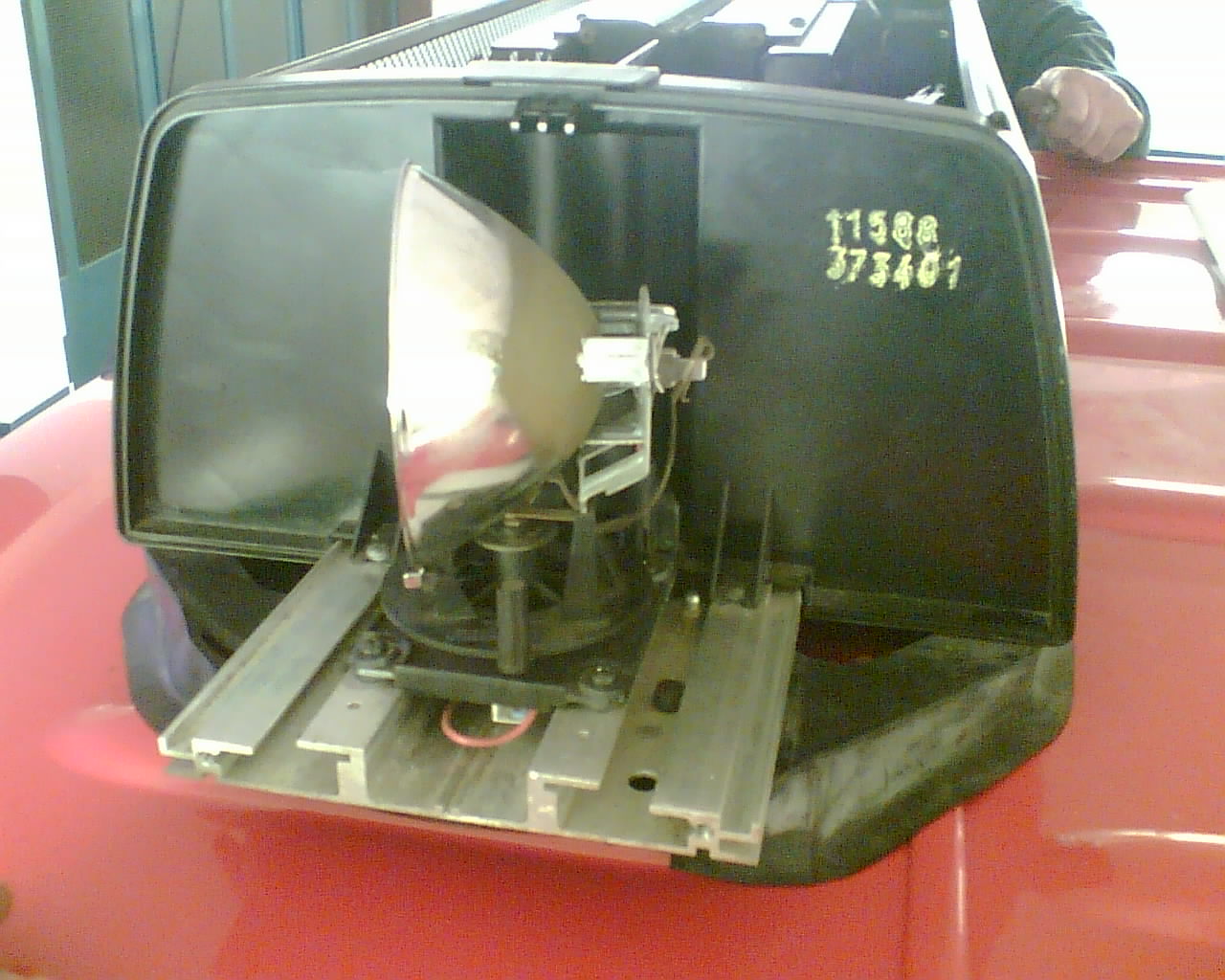

So nun endlich ein bild von dem drehspiegel,
die anlage gibt irgendwie immer noch kein ton von sich,
nur ein komischen piepen

brasi · 01.12.2009, 21:32

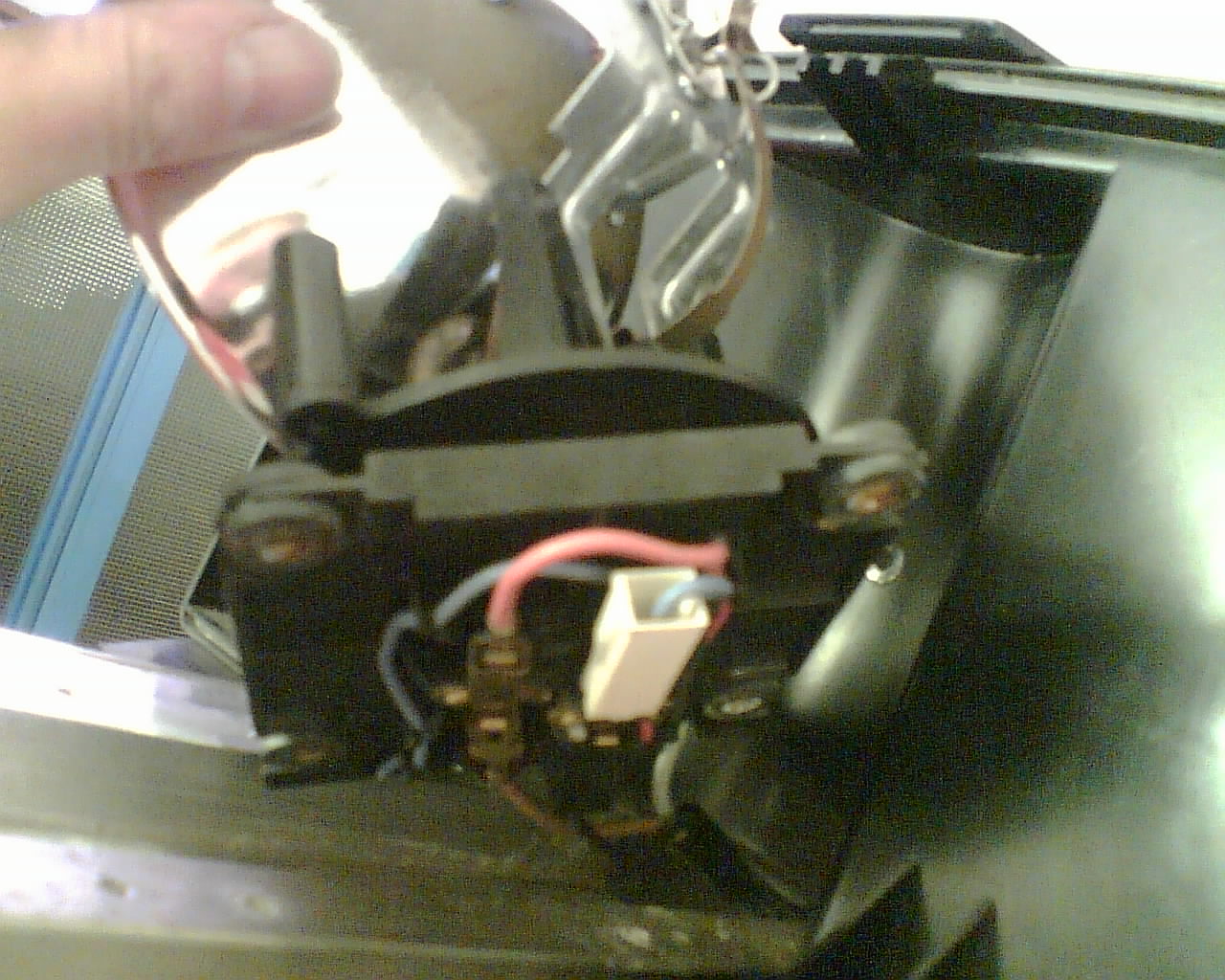

dies ist noch etwas besser

Peter · 01.12.2009, 21:54

Hallo brasi!

Auf dem ersten Foto sieht man neben dem blauen und dem roten Kabel noch ein drittes, graues Kabel. Das ist die Rotationskontrolle. Achte bitte darauf, dass das Kabel so weit wie möglich reingeschoben ist. Oftmals rutscht es nach unten und dann erkennt die RTK den Drehspiegel als fehlerhaft.

Auf dem Zweiten Bild kann man schön den passenden Gegenkontakt auf dem Drehteller sehen. Das ist das Metall-Teil im Plastik, das aufrecht steht. Dies ist vorhanden und somit ist das schonmal als Fehlerquelle auszuschliessen.

Blaulicht · 01.12.2009, 23:24

Es kann auch sein dass einer der Magnetkontakte defekt ist, also dieses weiße oder blaue stäbchen dass in dem Drehspiegel sitzt.

brasi · 02.12.2009, 21:45

Hallo an alle,
den Fehler haben wir gefunden

Es waren an beiden Drehspiegeln nicht die Rotationskontrolle angeschloßen bzw. die stäbe an dem grauen Kabel nicht in die dafür vorgesehenne Schächte eingeschoben.

Vielen Dank an Eure mithilfe.

Auch dank den vielen Tips hier werden wir wohl noch das Horn ein wenig umprogramieren, die Beschreibungen hierfür sind wirklich sehr genau und verständlich

.

Gruß brasi
