EILT! Suche Anschlussbelegung für Hella RTK-VE zum Alarmdrehzugschalter hin

[Bendix]

Also laut Hella schon. Hab ja heute mit dennen gesprochen und die meinten dann, man solle sich die Funktionen raussuchen, die man braucht und dann die Kabel da verbinden.
Wichtig sind ja nur die ersten beiden Seiten. Die anderen 2 sind ja nicht für mich, weil ich ja das Steuerteil da nicht habe

[86/82-1]

Zitat von Bendix

Also laut Hella schon. Hab ja heute mit dennen gesprochen und die meinten dann, man solle sich die Funktionen raussuchen, die man braucht und dann die Kabel da verbinden.
Wichtig sind ja nur die ersten beiden Seiten. Die anderen 2 sind ja nicht für mich, weil ich ja das Steuerteil da nicht habe

Mach mal nen Bild von allem was du hast. Ich kann mir fast nicht vorstellen dass das von hella nicht einfach zum zusammenstecken sein soll...

[Bendix]

Guten Morgen,

am Steuergerät ist das soweit kein Thema. Stecker passen und halten, nur eben am anderen Ende sind ja noch haufen Kabel und Stecker, die irgendwie an den DZS müssen

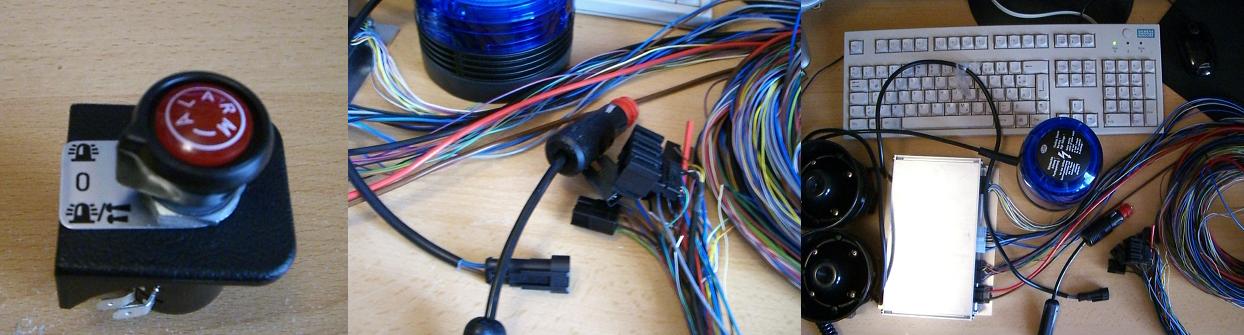

So in einem Anfall allmorgendlicher Langeweile im Büro habe ich mal das Zeugs abgelichtet und hochgeladen.

[Bendix]

so jetzt hab ich zwar ein Scan bekommen von hella, nur leider versteh ich nun noch weniger als Bahnhof... Kannmir das ganze mal einer in Worte fassen
(Bsp. Kabel 72 muss an Stecker 31b am DZS)

irgendwie habe ich hier bestimmt 40 Kabel und nur 3 die benutzt werden sollen ? Versteh ich nicht...

Also einfachgefragt:

welcher PIN des Kabels muss zu welchem Pin am DZS gesteckt werden, dass beim drehen

Nach oben das Kennlicht angeht
Nach unten das Kennlicht angeht und beim ziehen in der Position das Horn angeht

wenn ich das richtig lese, dann muss ich an die Steuereinheit und an den Schalter das Blaulicht anschließen ? Aber ich hab doch nur eins und das hat soweit ich das sehe nur 2 Kabel
