Hella starktonhörner 5AB 005 944-00

[rich]

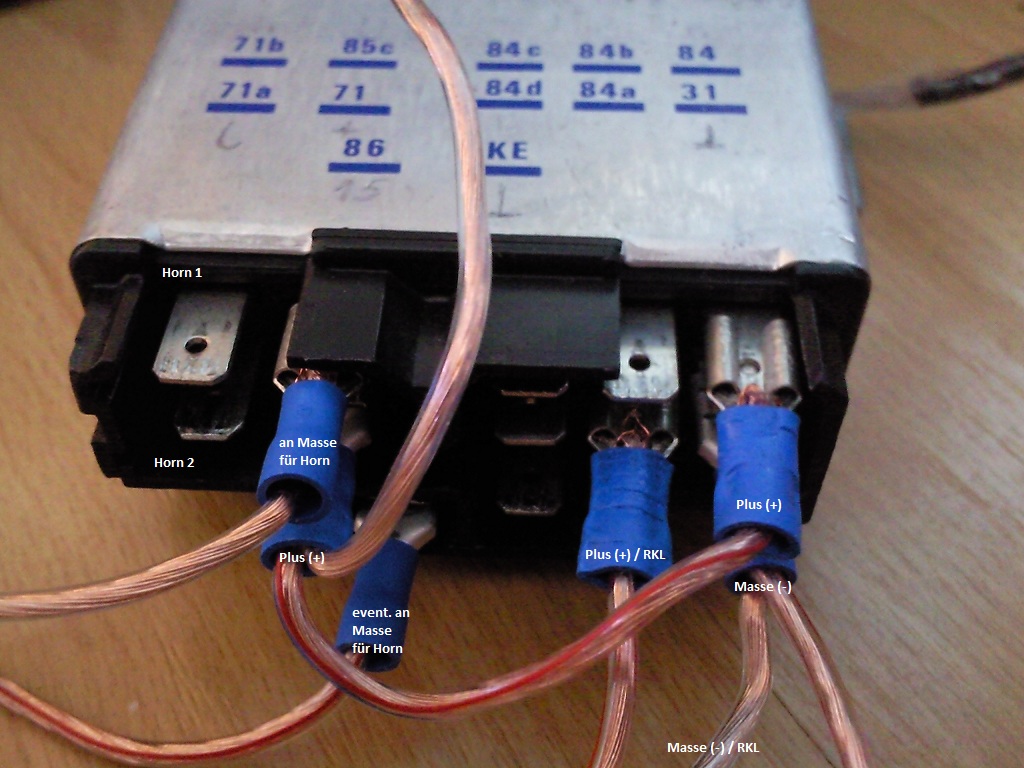

Hallo, hier das gwünschte Foto.

anschlüsse:

31 = Masse / Masse RKL
84 = Plus

84a = Plus RKL
85c = an Masse anschliessen damit Horn ertönt

71 = Plus
86 = event. zusätzlich an Masse anschliessen damit Horn ertönt
(muss das aber nicht + sein !? / 15Ampere? oder wo für steht die !?)

naja und 71b / 71a = Horn Tief / Hoch
ob das nun angeschlossen is oder nicht die box klickt nicht.
vielleicht hab ich auch gerade was vergessen beim anschliessen...

mfg rich

[86/82-1]

Zitat von rich

Hallo, hier das gwünschte Foto.

anschlüsse:

31 = Masse / Masse RKL
84 = Plus

84a = Plus RKL
85c = an Masse anschliessen damit Horn ertönt

71 = Plus
86 = event. zusätzlich an Masse anschliessen damit Horn ertönt
(muss das aber nicht + sein !? / 15Ampere? oder wo für steht die !?)

naja und 71b / 71a = Horn Tief / Hoch
ob das nun angeschlossen is oder nicht die box klickt nicht.
vielleicht hab ich auch gerade was vergessen beim anschliessen...

mfg rich

Hast du mal mit 86 unbelegt versucht?

[rich]

ja sicher... 86 unbelegt / 65c unbelegt keine ahnung...
also nach der schaltung sollte das Funktionieren ja ?

[86/82-1]

Zitat von rich

ja sicher... 86 unbelegt / 65c unbelegt keine ahnung...
also nach der schaltung sollte das Funktionieren ja ?

ja

[rich]

hmmm Okay scheint dann doch defekt zu sein....
schade.

[86/82-1]

Zitat von rich

hmmm Okay scheint dann doch defekt zu sein....
schade.

Vielleicht kann noch jemand was dazu sagen aber ich denke es ist tot.

[Starktonhorn]

Zitat von rich

86 = event. zusätzlich an Masse anschliessen damit Horn ertönt
(muss das aber nicht + sein !? / 15Ampere? oder wo für steht die !?)

Die 15 steht für Zündungsplus.
Also schließ 86 mal an + an.

[86/82-1]

Zitat von Starktonhorn

Die 15 steht für Zündungsplus.
Also schließ 86 mal an + an.

Meinst du wie bei der RTK4? Sinn macht es jedenfalls. Alles von Hella macht nur Musik mit Zündung.

[rich]

Hey Jungs.... mit 86 an +
und 85c auf - funktionierts =)

vielen dank für die ganze hilfe
