MX7000-Profile

[kitesurfer1404]

Um weitere Unterschiede zu dokumentieren... Hier noch ein paar Infos zum Lautsprecher-Gitter. Siehe auch http://sosi.myds.me/forum/showthread.php?t=19936



1: Bodenprofil mit den Schraubbefestigungen für vorne.
2: Kleines Blech für die Rückseite.
3: Großes LSP-Blech.
4: Kleines Blech am Dome angesetzt.

Kannte bisher nur die Variante, bei der das kleine, hintere Blech auf die gleiche Art festgeschraubt wird wie das große Blech vorne. Bei der oben gezeigten Ausführung wird das kleine Blech allerdings von unten gegen den Alu-Frame geschraubt. Da dort keine Löcher für Schrauben vorgesehen sind, müssen 4 Löcher gebohrt werden.

Das Alu-Mittelteil hat allerdings trotzdem auf der Hinterseite die Befestigungslöcher für die schwarzen Schraubenaufnahmen, wie sie auf der Vorderseite zu finden sind.

----------

Und noch mehr Unterschiede:

Alte Hauben-Clip-Befestigung am Lower Deck Dome:


Neue Befestigung des Clips am Dome:


(Ergänzung: Im alten Bild fehlt ein kleines Stück Metall, das links und rechts neben dem Clip eingehängt wird und den Clip in Position hält oder das Plastik schützen soll. So richtig hat das bei mir nie funktioniert und da die Teile immer total verrostet waren (den Rest sieht man noch an der Haube) habe ich die Teile immer entfernt... )

Weitere Änderung bei den Lower Deck Domes: Die "Verstärkungsrippen" an der Front (zwischen Farbfiltern/Takedowns etc.) sind dünner geworden. Die Aufnahmen für die Filter-Schrauben sind dickwandiger geworden und wurden im unteren Bereich mit einem Extra-Ring Kunststoff verstärkt. Außerdem ist an jeder zweiten Aufnahme eine erweiterte Verbindung zur Haube eingearbeitet (kleine Rippe zur Front).

Außerdem kam es zu einer neuen (Upper Deck) Haubengeneration, nachdem die Stroboskop-Einsätze auf den Markt kamen. Seit dem ist von innen an der Oberseite in den Hauben ein runter Warnhinweis zur Hochspannung eingeprägt.
Balken stehen gerade alle im Regal. Kann da gerade kein Bild von machen. Habe leider auch keine der "alten" Hauben ohne den Hinweis mehr.

Auf jeden Fall war dieser Hinweis auf den dunkelblauen "EU-Hauben" nicht drauf, die meine erste MX 7000 im Urzustand hatte.



Auf der erste (US-) blauen Haube, die ich gebraucht aus den USA bekommen habe war dieser Hinweis drauf, auf der roten nicht. Da habe ich diesen Unterschied das erste Mal wahrgenommen.



----------

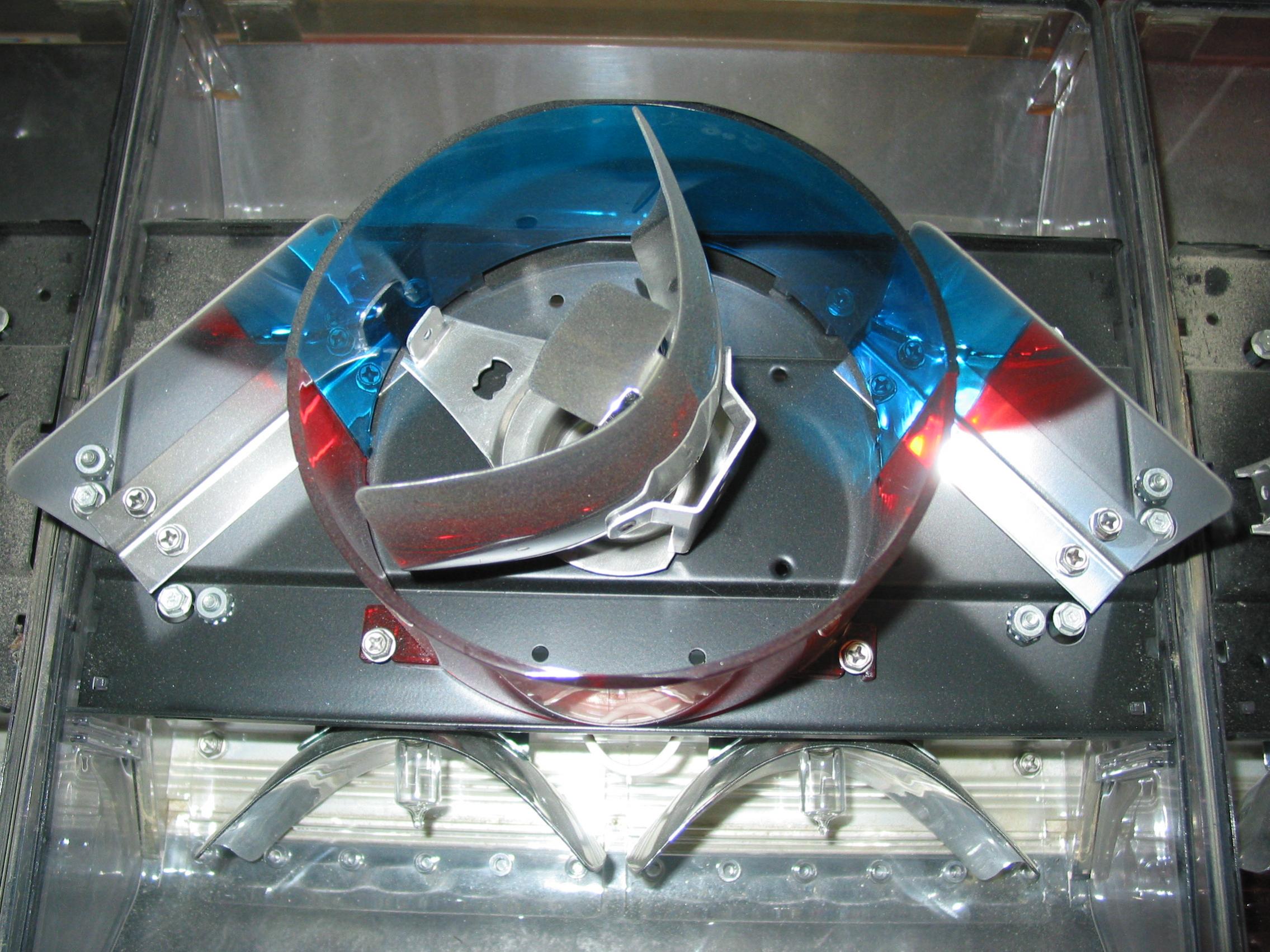

Ein echt großer Nachteil bei dem alten Alu-Profil (siehe ganz oben #1) in Kombination mit den 50W-Drehern mit den 795 Leuchtmitteln: Zum Entfernen der oberen, schwarzen Ebene muss jedes Mal der Sicherungsring des Reflektors entfernt werden, um den Reflektor von der Achse zu ziehen und das schwarze Blech freizugeben.

Bei der H1-Version wird der Reflektor mit der Halteklammer des H1-Leuchtmittels befestigt. Die Halteklammer kann leicht mit der Hand gelöst werden.

Der Sicherungsring nicht.

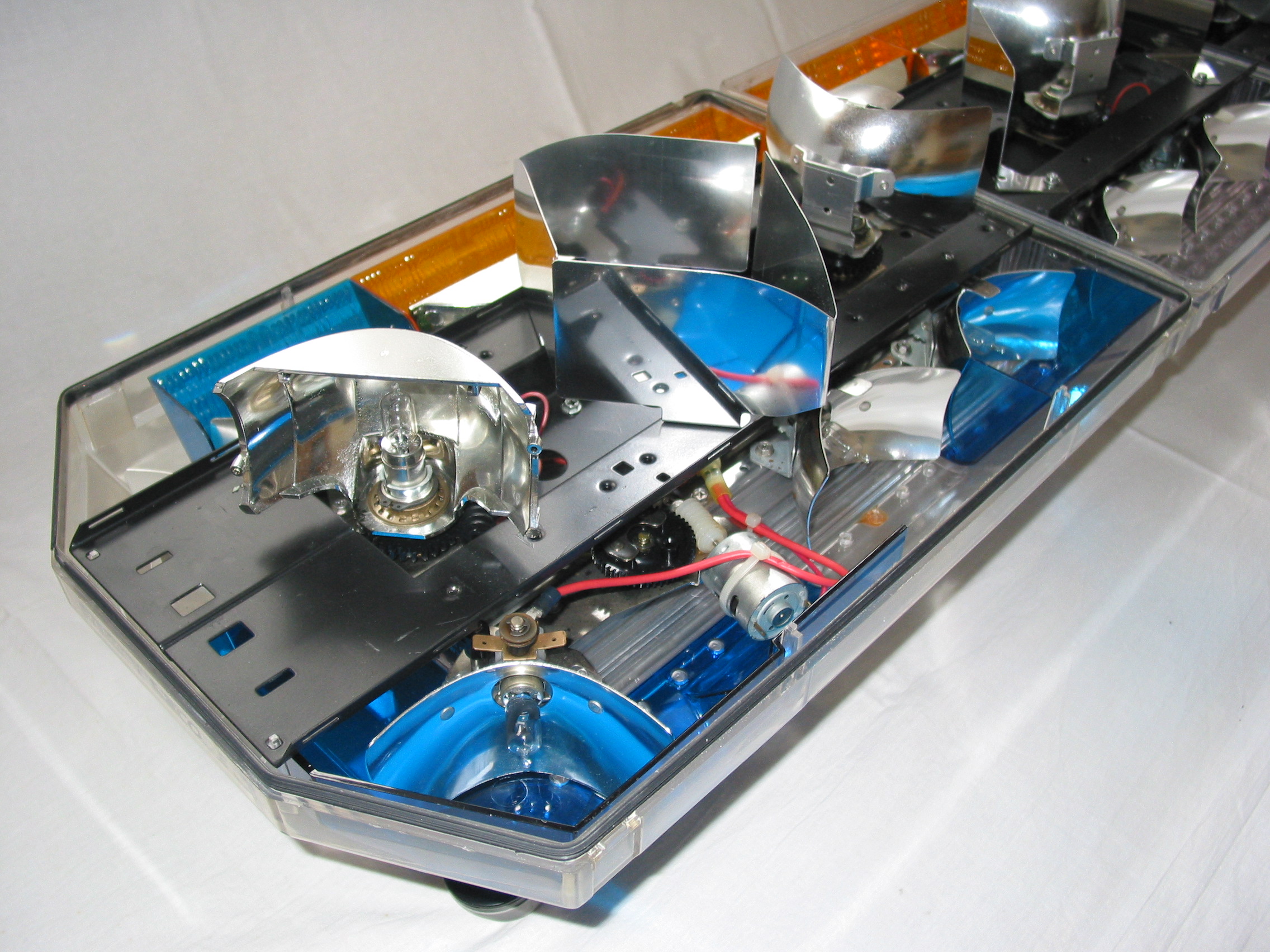

Mit der neuen Variante ("U-Profil") Entfällt dieser Aufwand komplett: hier kann die ganze obere Ebene in einem Stück (inkl. Drehern und Spiegeln) entnommen werden.

[Benno]

Zitat von kitesurfer1404

...(Ergänzung: Im alten Bild fehlt ein kleines Stück Metall, das links und rechts neben dem Clip eingehängt wird und den Clip in Position hält oder das Plastik schützen soll. So richtig hat das bei mir nie funktioniert und da die Teile immer total verrostet waren (den Rest sieht man noch an der Haube) habe ich die Teile immer entfernt... )...

Die kleinen Bügel, die du meinst, sollen nicht das Plastk schützen, sondern die Klips in Position halten.
Sind die Klips aber erstmal raus(gerutscht) bekommt man sie nicht so ohne weiters wieder eingehängt. Dann sind die Haltebügel eher störend!



-------------

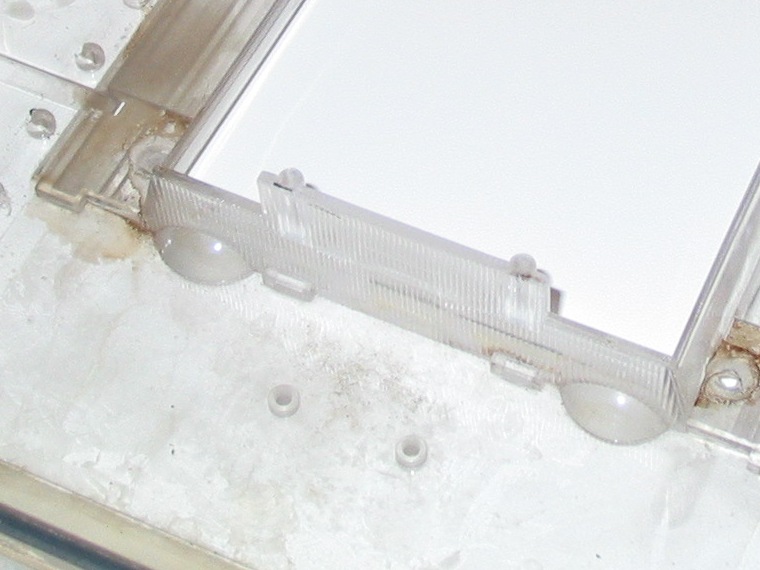

Bei den unteren Gehäuseteilen gibt es noch einen weitern Unterschied.
Und zwar im Endbereich des Alu-Profiles.

Version 1: zweistufiger Profilabschluß (glatt) mit schwarzem Aufkleber, in Form und höhe passend zum alten Frame


Version 2: zweistufiger Profilabschluß (geriffelt) ohne Aufkleber, in Form und höhe passend zum alten Frame


Version 3: flacher Abschluß mit zwei zum Alu-Profil weisenden "Nasen"
(ein Bild habe ich gerade keines zur Hand )

In dem Zusammenhang würde mich mal interessieren, ob Version 1 und 2 zeitgleich oder nacheinander Produziert wurden.
Evtl. wurde ja auch zwischen behördlichem (rot/blau) und zivilem (gelb) Einsatz unterschieden.

Die Version 2 ist mir zumindest in Verbinndung mit gelben Hauben untergekommen.

[kitesurfer1404]

Zitat von Benno

Version 3: flacher Abschluß mit zwei zum Alu-Profil weisenden "Nasen"
(ein Bild habe ich gerade keines zur Hand )

Macht ja nichts. Dafür kann ich hier wieder liefern:

Zitat von Benno

Evtl. wurde ja auch zwischen behördlichem (rot/blau) und zivilem (gelb) Einsatz unterschieden.

Die Version 2 ist mir zumindest in Verbindung mit gelben Hauben untergekommen.

Habe einen gelben Balken mit Version 1 hier gehabt. Bzw. die Hauben sind bei mir immer noch im Regal. Nur die gelben Hauben wurden getauscht.

Allerdings nenne ich die Ausführung lieber "Version 1a", denn:



Ich hoffe, dass man das erkennen kann: Es ist die Niederlassung in Halifax, England angegeben. Und nicht die US-Amerikanische in St. Louis, Missouri. Ganz widerlegen kann ich deine Theorie damit also nicht.

Dafür kenne ich Version 2 wiederum gar nicht. Noch nicht.

[Benno]

Zitat von kitesurfer1404

Macht ja nichts. Dafür kann ich hier wieder liefern: ...

Da bin ich von ausgegangen!

Zitat von kitesurfer1404

Habe einen gelben Balken mit Version 1 hier gehabt. Bzw. die Hauben sind bei mir immer noch im Regal. Nur die gelben Hauben wurden getauscht.

Allerdings nenne ich die Ausführung lieber "Version 1a", denn:
...
Ich hoffe, dass man das erkennen kann: Es ist die Niederlassung in Halifax, England angegeben. Und nicht die US-Amerikanische in St. Louis, Missouri. Ganz widerlegen kann ich deine Theorie damit also nicht...

Immer wieder was neues/anderes
Welchen Frame hatte denn der Balken?

Zitat von kitesurfer1404

...Dafür kenne ich Version 2 wiederum gar nicht. Noch nicht.

Kenn die auch nur von meinem Strobe MX. Ist mir noch kein zweitesmal vor die Optik gekommen.
Ein Gehäuseteil war natürlich gebrochen und nur durch einen glücklichen Zufall habe ich zwei gute gebrauchte gefunden. (Mal wieder Schwein gehabt )

[kitesurfer1404]

Diesen hier:



Ich merke gerade: Ich habe zu viele Versionen hier liegen und muss gleich mal genau gucken, was alles miteinander kompatibel ist.
