Zitat von kitesurfer1404

...
Bei den nächsten Wartungsarbeiten am Balken werde ich mal gucken, ob ich das umgedreht bekomme und welche Auswirkungen das dann hat.

Da sich jetzt doch mal ein Satz Pursiut Lights bei mir eingefunden hat , kann ich dir das evtl. ersparen.

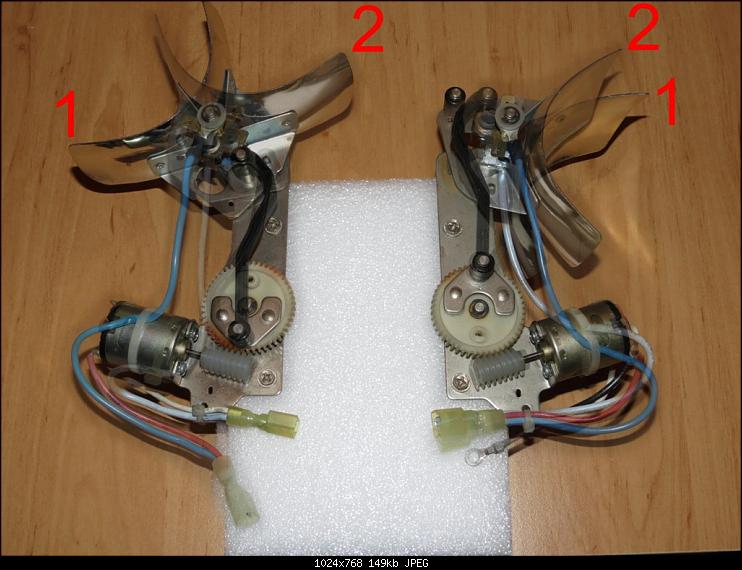

Hab mal Bilder von den Pursiut und den Intersection Lights in maximaler Auslenkung gemacht und die in- bzw. Übereinander "gebastelt".


1 = Pursiut Lights
2 = Intersection Lights
links - maximale Auslenkung nach außen
rechts - maximale Auslenkung nach innen


Die Hauptunterschiede sind:

• unterschiedliche Anlenkpunkte am Reflektor
• Reflektor in einem anderen Winkel am Halter befestigt
• Koppelstange um 180° gedeht

Durch die unterschiedliche Anlenkung und dem geänderten Winkel des Reflektors ergibt sich bei den Pursiut Lights ein Schwenkbereich von 70°, der weiter zur Balkenmitte hin reicht. Die Intersection Lights haben dagegen einen Schwenkbereich von 120°.

Ein umdrehen der Koppelstange hat bei den Pursiut Lights keine Auswirkung auf die Funktion. Bei den Intersection Lights würde ein umdrehen der Koppelstange allerdings zum blockieren der Schwenkbewegung führen.
