Sprachdurchsage Typ 520

[diemelbecker]

Zitat von phmz

Ich denke schon, hab damals einen kompletten DBS mit allem Zubehör von der Feuerwehr bekommen. Lief mit dem Modul einwandfrei, ohne hab ichs nicht getestet. Aber wird schon einen Grund haben warum es das Modul gibt. Dein Peiker sieht genau so aus wie meins und müsste passen.

Das ist schonmal gut zu hören.

Was für einen Verstärker hatte denn der DBS?

[phmz]

War Bj 99 müsste Typ 340 gewesen sein.

[diemelbecker]

Zitat von phmz

War Bj 99 müsste Typ 340 gewesen sein.

Ok Danke für deine Hilfe

Irgendwo habe ich mal gelesen, dass die BE 600 die Funktion des Mikrofonmoduls übernimmt!

Kann da jemand etwas zu sagen?

[rescue_911]

Zitat von diemelbecker

Ok Danke für deine Hilfe

Irgendwo habe ich mal gelesen, dass die BE 600 die Funktion des Mikrofonmoduls übernimmt!

Kann da jemand etwas zu sagen?

Wenn man sich den Anschlussplan der BE600P anschaut ist:
Pin 7 Fahrzeugmasse
Pin 9 Masse-Signal vom Mikro, also Minustastung PTT
Pin 10 NF-heiß vom Stabmikro bzw. Handapparat
Pin 11 NF-Masse vom Stabmikro bzw. Handapparat

Also sollte der direkte Anschluss über die BE600 gehen

[diemelbecker]

Zitat von rescue_911

Wenn man sich den Anschlussplan der BE600P anschaut ist:
Pin 7 Fahrzeugmasse
Pin 9 Masse-Signal vom Mikro, also Minustastung PTT
Pin 10 NF-heiß vom Stabmikro bzw. Handapparat
Pin 11 NF-Masse vom Stabmikro bzw. Handapparat

Also sollte der direkte Anschluss über die BE600 gehen

Genau das hatte ich schonmal gelesen
Top Danke für die Antwort

[diemelbecker]

Kann mir jemand bei dem Anschluss helfen?
Ich arbeite mit diesem Anschlussplan:


Und aus dem werde ich nicht ganz schlau

Es wäre schön wenn mir jemand helfen könnte

[rescue_911]

Zitat von diemelbecker

Kann mir jemand bei dem Anschluss helfen?
Ich arbeite mit diesem Anschlussplan:
Anhang 19474

Und aus dem werde ich nicht ganz schlau

Es wäre schön wenn mir jemand helfen könnte

Ganz einfach:
grün an Pin 7
gelb an Pin 9
weiss an Pin 10
braun an Pin 11

[diemelbecker]

Zitat von rescue_911

Ganz einfach:
grün an Pin 7
gelb an Pin 9
weiss an Pin 10
braun an Pin 11

Danke

Eine Frage stellt sich mir noch:
Wie kommt das Signal von der BE zum Verstärker/LSP?

[rescue_911]

Zitat von diemelbecker

Danke

Eine Frage stellt sich mir noch:
Wie kommt das Signal von der BE zum Verstärker/LSP?

Gute Frage. Habe bei der Belegung eben nur an die RTK 6 gedacht.

An den Verstärker könnte man sonst auch versuchen das Mikro direkt anzuschliessen.
An der Typ 5xx/6xx
Pin 5 NF-Mikrofon (+)
Pin 6 PTT (hier aber plus geschaltet)
Pin 27 NF-Mikrofon Masse
Pin 33 Versorgung für Mikrofon. Müsste für PTT reichen

[diemelbecker]

Zitat von rescue_911

An den Verstärker könnte man sonst auch versuchen das Mikro direkt anzuschliessen.
An der Typ 5xx/6xx
Pin 5 NF-Mikrofon (+)
Pin 6 PTT (hier aber plus geschaltet)
Pin 27 NF-Mikrofon Masse
Pin 33 Versorgung für Mikrofon. Müsste für PTT reichen

Genau das hatte ich auch schon heraus gefunden
Ich werde mal die direkte Variante ausprobieren...

[diemelbecker]

Zitat von rescue_911

An den Verstärker könnte man sonst auch versuchen das Mikro direkt anzuschliessen.
An der Typ 5xx/6xx
Pin 5 NF-Mikrofon (+)
Pin 6 PTT (hier aber plus geschaltet)
Pin 27 NF-Mikrofon Masse
Pin 33 Versorgung für Mikrofon. Müsste für PTT reichen

Kannst du mir vielleicht noch sagen welche Leitungsfarben die entsprechende "Funktion" hat?

[rescue_911]

An der Typ 5xx/6xx
Pin 5 NF-Mikrofon (+) weiss
Pin 6 PTT (hier aber plus geschaltet) grün
Pin 27 NF-Mikrofon Masse braun
Pin 33 Versorgung für Mikrofon. Müsste für PTT reichen gelb

[diemelbecker]

Zitat von rescue_911

An der Typ 5xx/6xx
Pin 5 NF-Mikrofon (+) weiss
Pin 6 PTT (hier aber plus geschaltet) grün
Pin 27 NF-Mikrofon Masse braun
Pin 33 Versorgung für Mikrofon. Müsste für PTT reichen gelb

Danke,
Habs kurz nach meinem Post selber hinbekommen

Mit dem Anschluss klappt es perfekt für PTT.

[rescue_911]

Na, das ist doch schön. Dann wissen wir jetzt das man es direkt anschliessen kann

[DD2MIC]

Hallo
Ich hab nun eine ganz ähnliche Herausforderung in unseren neuen MTW:

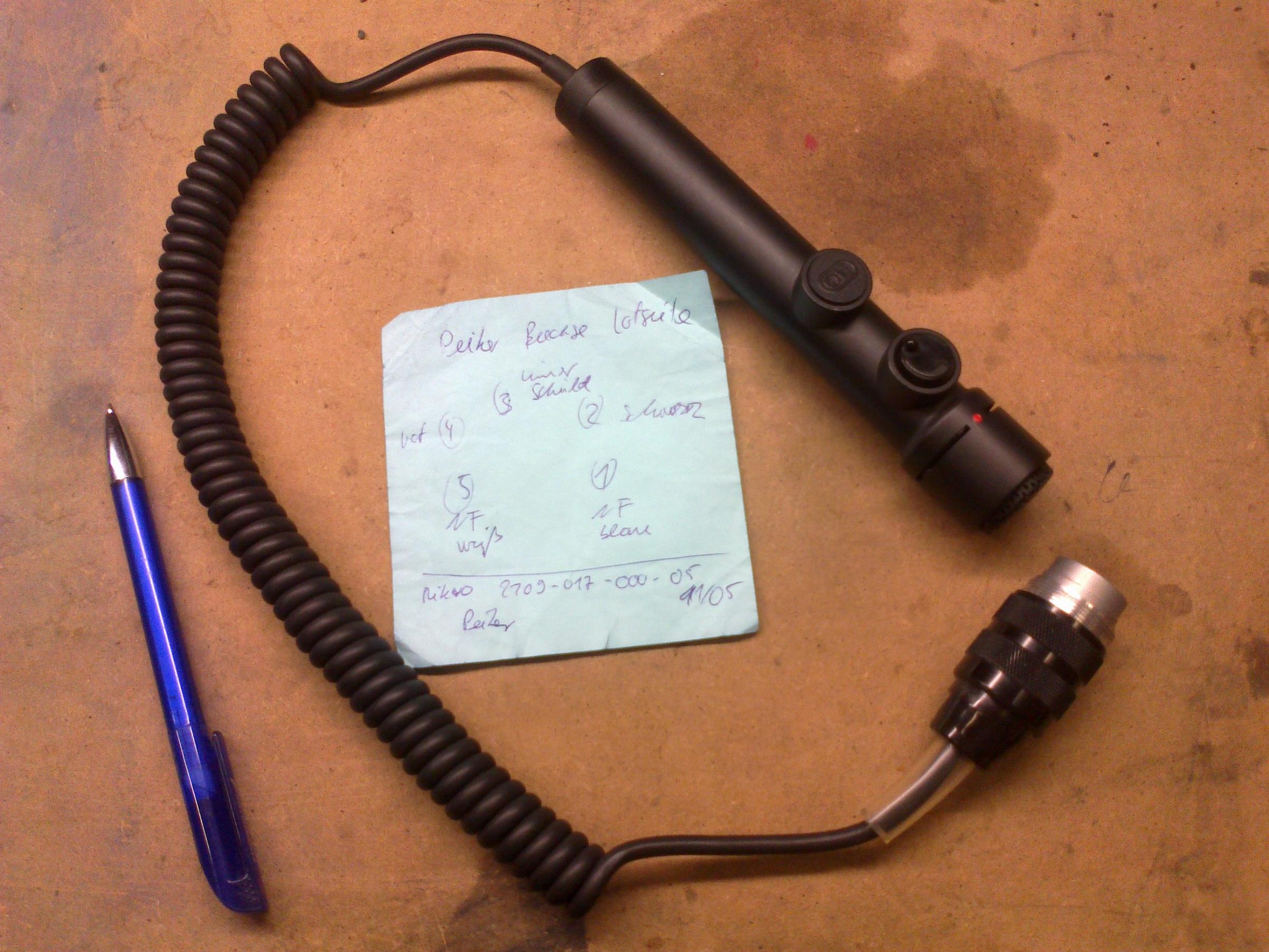

- Ich habe ein Peiker Mikrofon TM110 vom Typ 2109-017-000-05
http://www.oppermann-telekom.de/peiker-tm110.html

- Dieses soll an eine Hänsch Typ 620 Akustik dran, für Sprachdurchsagen.

Leider hab ich die 620 selber noch nie in der Hand gehabt und am MTW kann ich es mir im Moment nicht anschauen, denn der wird gerade beklebt und ist daher nicht in der Wache.

Ist diese Belegung vom Stecker direkt an des 620 Tonfolgeverstärkers???

An der Typ 5xx/6xx
Pin 5 NF-Mikrofon (+) weiss
Pin 6 PTT (hier aber plus geschaltet) grün
Pin 27 NF-Mikrofon Masse braun
Pin 33 Versorgung für Mikrofon. Müsste für PTT reichen gelb

Das TM-110 ist ja nur ein normales dynamische Mikrofon mit 200Ohm.
(gemessen habe ich 150Ohm, das liegt am eingebauten Lautstärkepoti)
Da kommt erstmal nicht viel Pegel raus.
Bei 1pa Bezugsschallpegel und 4mV/Pa sind das eben nur genau 4mV (was genau der Eingangspegel der FuG ist ;-) [Anhang: Seite 2-3]

Wie müssen denn die NF Pegel am Eingang des 620 sein?
Reicht dieser Pegel da aus? Welcher Pegel muss in die Typ620 reingehen?

Was macht denn dieses "Mikrofon-Modul"? Ist das einfach ein Verstärker?
Denn dann kann man da ja auch einfach das Modul von Conrad nehmen.

Hat hier einer von Euch noch ein paar Infos?
(Eigentlich sollte der Ausbauer das alles machen, aber die haben es nicht hinbekommen.)

[MrSecret]

Hey Micha,
das Peikermikrofon dass du da hast hat eine dynamische Mikrofonkapsel mit 200 Ohm...
Der 620 braucht aber ein Mikrofon mit elektronischem Vorverstärker.
Hierzu bietet Hänsch eben Ihr Mikrofonmodul an, um auch die Dynamischen Mikrofone verwenden zu können, oder eben gleich das Hänsch Stabmikrofon, das hat den Verstärker schon drin.
Hab mich mal mit Peiker in Verbindung gesetzt, da ich den Vorversärker der im Mikrofon verbaut ist, einzeln von denen haben wollte, aber Hänsch hat hierzu das Monopol und die rücken den auch nicht einzeln raus

Ob man hier einen universalen Mikrofonvorverstärker nutzen kann, weiß ich leider nicht.
Aber ich könnte mir vorstellen, das Hänsch hier wieder etwas eigenes hat, dass man immer wieder auf ihre Produkte zurück greifen muss.

Hoffe ich könnte dir etwas weiter helfen.

Gruß
Torsten

[DD2MIC]

Hallo Torsten

Wenn man sich das Bild hier aus dem vorherigen Post mal in groß anschaut, dann sieht man dort im Mikrofonstecker nur 3 Pins. Mag also sein, das "Mikro-Masse" und "Schalt-Masse" des PTT Schalter das gleiche sind.

Einen Vorverstärker einbauen ist ja an sich kein Hexenwerk, wenn man denn die Pinbelegung und die nötigen Pegel weiß.
Die Infos von rescue_911 helfen ja schon, und vom Gerät zum "Hirose-Stecker" kann man ja durchmessen. Notfalls den Pegel einfach "nach Ohr" bestimmen.

Falls aber noch jemand einen vernünftigen Belegungsplan der Stecker hat, das ist immer hilfreich.

Grüße
Micha

[Schnubben]

Ich hab mir mal ein TM110 von Peiker selbst zusammen gebaut inclusive Vorverstärker.

Richtig ist das Hänsch keine Infos raus gibt aber Peiker ist da schon gesprächiger. Die haben mir ein TM110 mit baugleichen Vorverstärker in Einzelnteilen wie ihn auch Hänsch verwendet geschickt. Die Vorverstärker gibt auch einzeln zu kaufen ich schau morgen gleich mal nach der Bezeichung und dem Belegungsplan wenn gewünscht.

Gruß

[DD2MIC]

Zitat von Schnubben

...dem Belegungsplan wenn gewünscht..

Das wäre echt prima. Schonmal Danke im Voraus.
Micha

[Green]

Gibt es denn jetzt eine Lösung in der Sache?
Verstehe ich das richtig, dass mit dem richtigen Vorverstärker auch ein beliebiges Mikro verwendet werden kann?
Kann einer der "Erfolgreichen" dazu eine komplette Doku zusammenstellen?
