RTK 6 auf Mercedes Vito

[MO86]

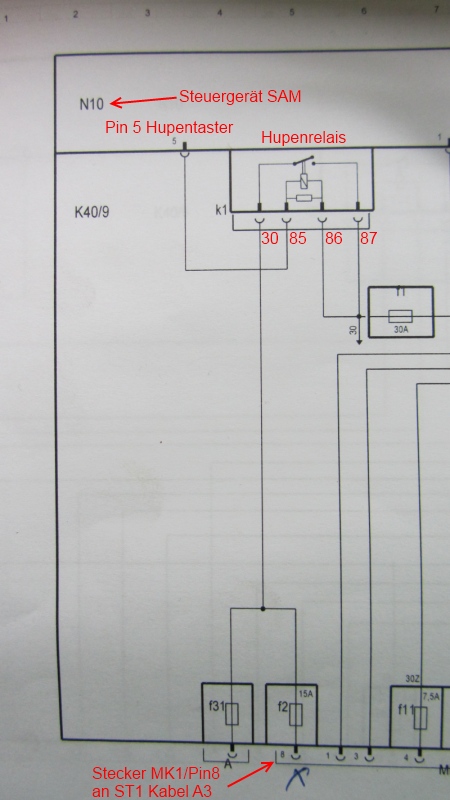

Hab nochmal den Schaltplan abfotografiert und hochgeladen.

Das Relais ist Massegesteuert über den Hupentaster. Aber da komm ich warscheinlich nicht so einfach dran ohne das SAM Steuergerät aufzumachen oder die Lenkradverkleidung auseinanderzunehmen.

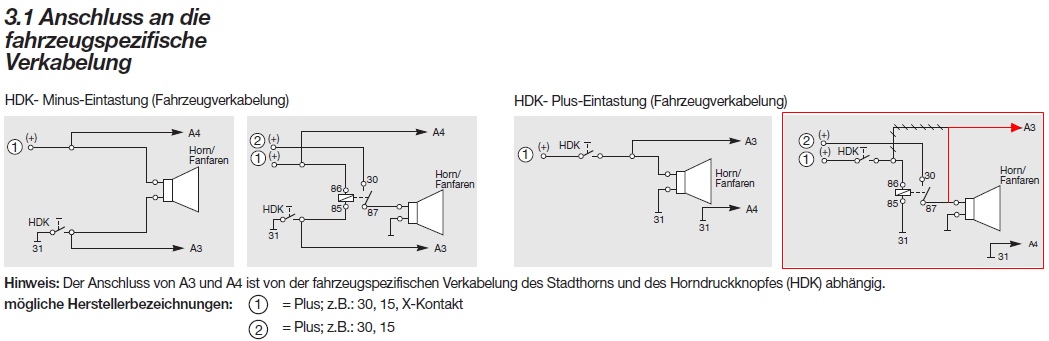

Habe nochmal die Schaltung die ich verwenden werde hochgeladen. Ist fast dieselbe nur dass das Plus-Signal (das an A3 geht) nicht vom Taster kommt, sondern vom Relais-Ausgang. Ist doch dasselbe eigentlich...

Und die Masse an A4 werde ich direkt an ST1 B2 klemmen und habe dann somit Masse anliegen so wie in der Zeichnung.
